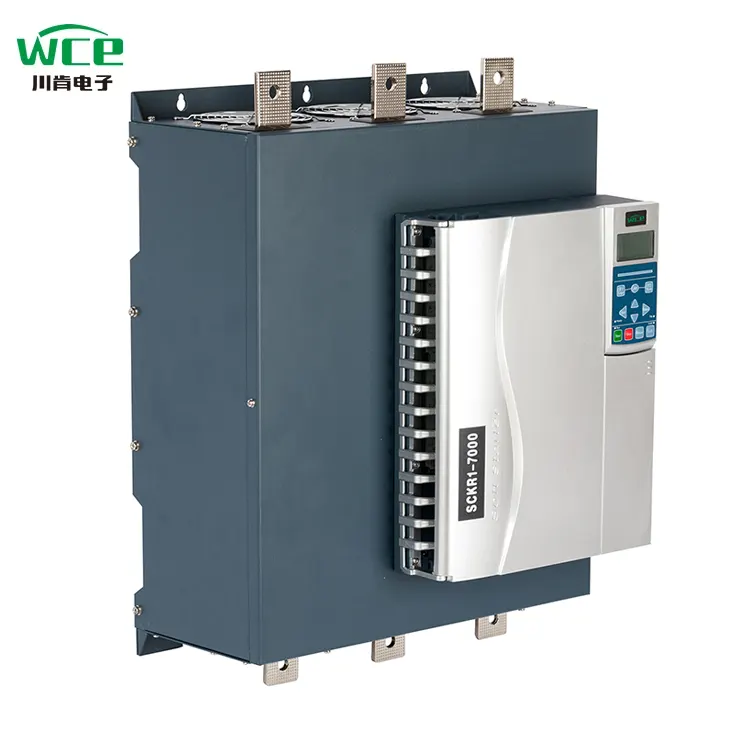

220V 380V 660V 250KW Вбудований у обхідному м'якому стартері

Інтелектуальна взаємодія та зручна операція: М'які стартери серії 7000 оснащені РК -рідкокристалічними дисплеями, що містять просту та інтуїтивну конструкцію інтерфейсу та плавний та зручний досвід роботи. Система оснащена 8-момовною функцією дисплея та підтримує налаштування конкретних національних мов, повністю задовольняючи потреби користувачів у різних регіонах.

Багатопохівство та віддалений інтелектуальний контроль:Він оснащений стандартною функцією зв'язку Modbus 485, а також підтримує індивідуальні методи зв'язку, такі як протокол Siemens Profibus та додаток для мобільних телефонів, допомагаючи користувачам досягти ефективної віддаленої налагодження та точного контролю та порушуючи просторові обмеження.

Видатні показники та тривала довговічність: Оснащений абсолютно новим спеціальним контактором постійного струму, порівняно зі звичайними контакторами змінного струму, його продуктивність покращується на 3 рази, тепло знижується на 2,6 рази, безпека підвищується на 25%, енергозберігаюча ефективність досягає 20%, а термін служби перевищує 100 000 разів, забезпечуючи надійну гарантію стабільної роботи обладнання.

Ефективне розсіювання тепла та стабільна робота:Оснащений 24-високошвидкісним вентилятором постійного струму та інноваційною конструкцією розсіювання тепла на 360 °, він забезпечує сильну силу вітру, гарантуючи, що обладнання підтримує хороший стан дисипації тепла та стабільні показники протягом усієї роботи.

Глибоке співпраця та якісне оновлення: Ми досягли глибокої співпраці з Hubei Taiji, вітчизняною компанією, що перераховується, і прийняли індивідуальні модулі та тиристори, які відрізняються від загальних модулів на ринку. Це значно підвищує вантажопідйомність і закладає міцну основу для ефективної роботи обладнання.

Обтічний дизайн, економія витрат:Не потрібно встановлювати зовнішні обхідні контактори, ефективно заощаджуючи простір встановлення, зменшуючи витрати на кабель, спрощуючи процес встановлення та роблячи установку більш зручною та швидшою.

Інноваційний контроль, легкий старт: Порівняно зі звичайними м'якими стартерами, додано новий метод управління запуском квадратного крутного моменту, що забезпечує більший стартовий крутний момент, досягнення легкого та плавного запуску та адаптації до більш складних умов праці.

Моніторинг у режимі реального часу, забезпечення безпеки:Оснащений вхідним терміналом PT100, він може контролювати температуру двигуна в режимі реального часу, негайно зрозуміти робочий стан двигуна, ефективно запобігти несправностям, спричиненим аномальною температурою, та забезпечити безпечну роботу двигуна.

Гуманізований дизайн, безтурботна установка: Він приймає блоки клеми керування підключенням та пульсом, що робить установку та роботу простою та зручною. Просто відключіть блоки клеми, щоб завершити проводку, а потім відновити їх, що значно підвищує ефективність установки.

Тестування моделювання, надійна перевірка: Він оснащений функцією моделювання роботи. Навіть коли основна схема м'якого стартера не підключена до напруги живлення, він може імітувати процес запуску, запуску та зупинки двигуна, швидко підтверджуючи, чи є робочий стан власних компонентів м'якого стартера.

Аварійна підтримка та безперервна робота: Додана функція аварійного старту. Навіть у разі раптового зриву однієї фази тиристора м'який стартер все ще може підтримувати нормальну роботу, забезпечуючи безперервну роботу ключового обладнання та зменшуючи ризик відключення.

Параметр продукту (специфікація)

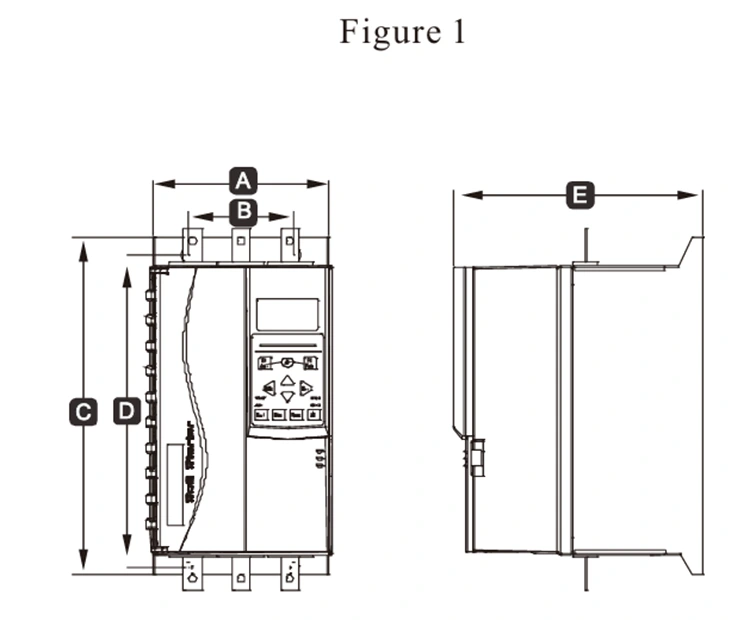

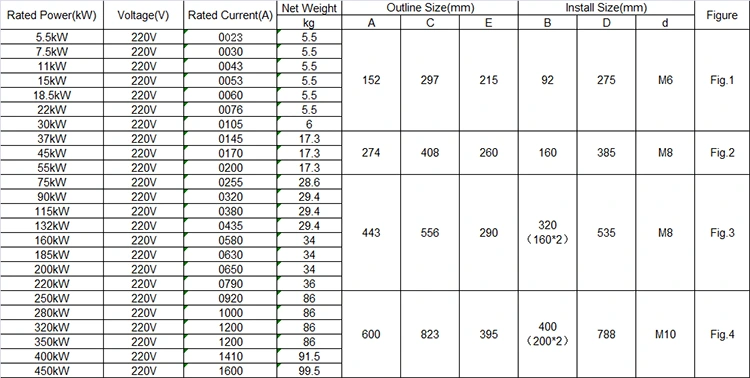

Розмір, вага та струм 220 В

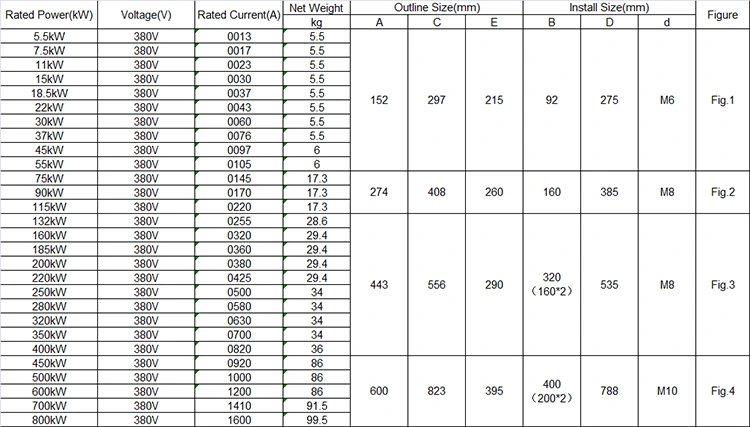

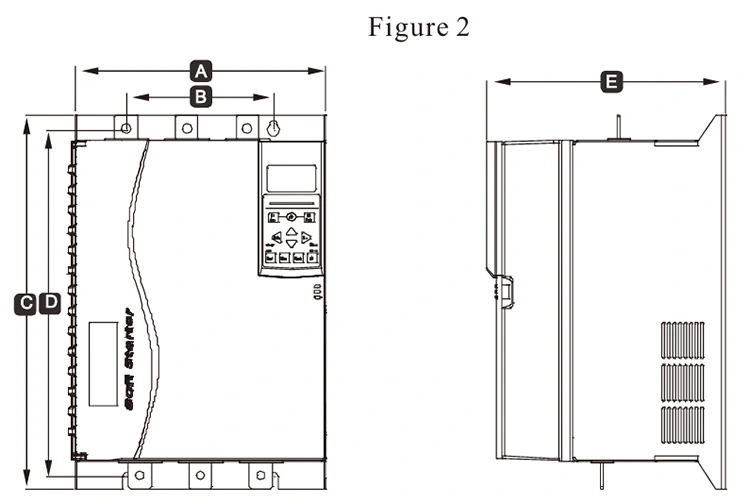

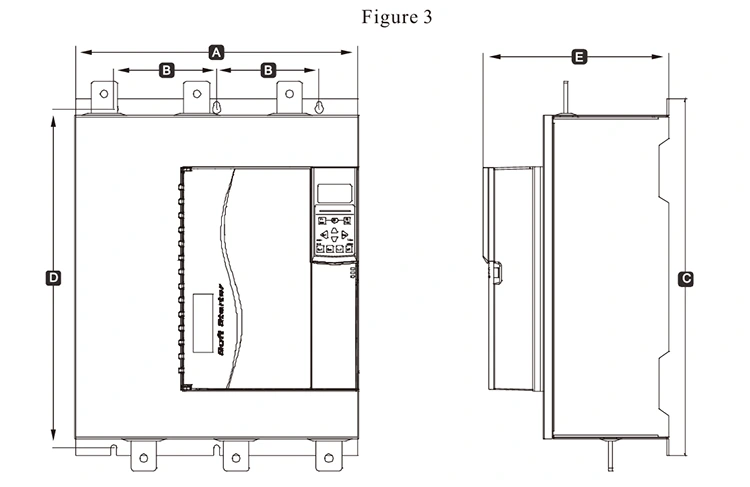

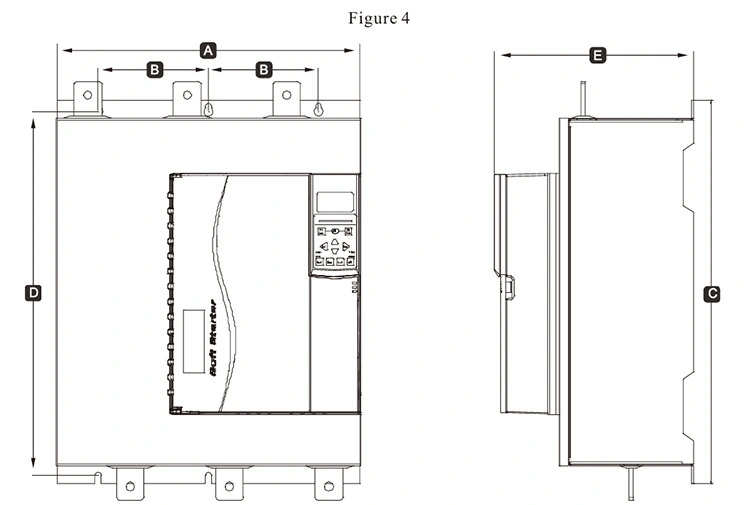

Розмір, вага та струм 380 В

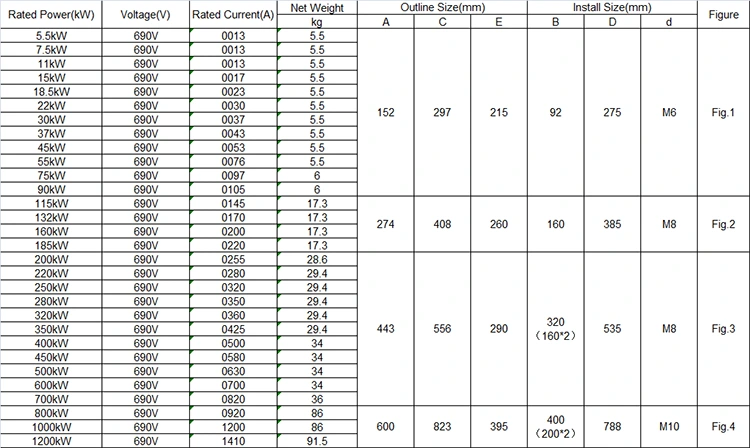

Розмір, вага та струм 690 В

Функція продукту

1. Функція зв'язку

Поставляється з Modbus RTU Communication, Profibus та Profinet Communication можна додати, додавши картки розширення.

2, може бути зовнішня клавіатура +4 лінії РК -екран

Клавіатуру можна швидко вставити та зняти для задоволення потреб віддаленої роботи.

3, більш всебічна функція захисту двигуна

Захист перенапруги, захист від недоїдання, захист від перенапруження, захист перевантаження, захист від перевантаження, захист від втрат фаз, несправність обходу, несправність тиристора, трифазний струм, захист перегрів тощо.

4, широкий діапазон напруги живлення

Дотримуйтесь основної вхідної напруги живлення 220-690 В загального призначення.

5. Підклетні клеми

Один набір клем зв'язку, п’ять груп цифрових вхідних терміналів, один набір аналогового виходу, три набори програмованих реле ， терміналів термістору двигуна та температурних терміналів PT100.

◆ Трифазний джерело живлення: AC220V, AC380V, AC690V ± 10%

◆ Оцінений струм: 13A-1600A,

◆ Застосовуваний двигун: Загальна білкова клітка Тип змінного струму Асинхронний двигун

◆ Стартовий режим: Рампа напруги, струмна рампа, крутний момент

◆ Режим паркування: м'яка зупинка, безкоштовна зупинка ， стоп гальма, адаптивна зупинка.

◆ Логічний вхід: імпеданс 1,8 кОм, потужність +24В

◆ Початкова частота: рекомендується починати не більше 10 разів на годину

◆ Рівень захисту: IP20

◆ Режим охолодження: охолодження повітря

◆ Режим установки: Висять стіни

◆ Умови навколишнього середовища: висота перевищує 2000 метрів, ємність повинна бути відповідно зменшена, а температура навколишнього середовища становить від -10 до +40 ° C

Відповідна вологість не перевищує 95%(20 ℃ ± 5 ℃), без легкозаймистих, вибухонебезпечних, корозійних газів, відсутності провідного пилу, внутрішньої установки, хорошої вентиляції, вібрації менше 0,5 гг

Застосування продукту

Продукти можна використовувати в металургії та хімічній промисловості, компресорах, кранах, муніципальних інженерних випадках.

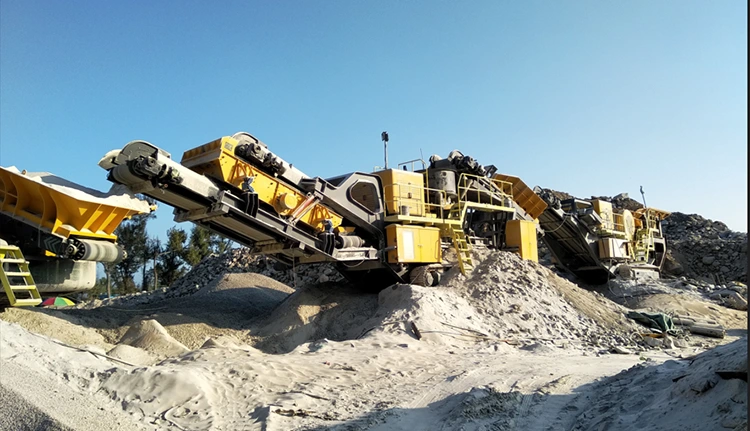

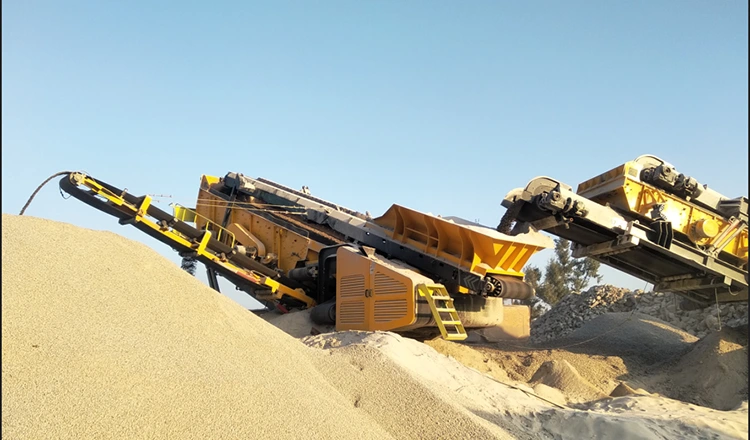

Дробарка, сортуйте камені різних розмірів.

Онлайн м'який стартер широко використовується в дробарці, його можна використовувати в дробарці Impact, дробарці щелепи, дробарці конуса, дробарці молотка тощо. Може використовуватися на високомобільній хості, зменшити початковий струм, зменшити механічний вплив. М'який стартер може автоматично регулювати вихідну потужність двигуна відповідно до фактичного навантаження дробарки. Коли дробарка перебуває в роботі без навантаження або світла, м'який стартер зменшує напругу та струм двигуна, так що двигун працює при меншій потужності, щоб досягти мети економії енергії. Відповідно до статистики, після використання м'якого стартера споживання енергії дробарки може бути зменшено приблизно на 10%-30%.

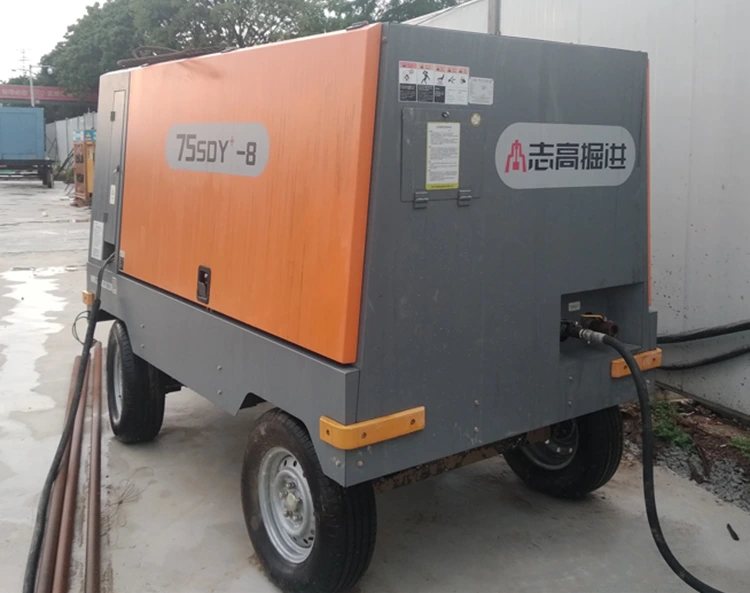

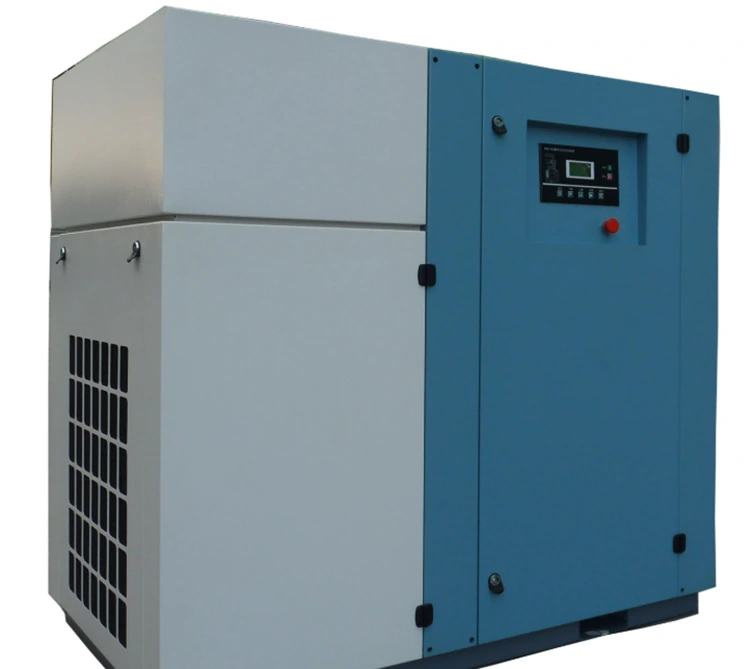

Повітряний компресор

Air Compressor Soft Starter - це спеціальний м'який стартер, призначений для різних повітряних компресорів. Встановлення м'якого закваски на повітряному компресорі може зробити тиск подачі повітря стабільним, а через регулятор тиску компресор повітря може продовжувати працювати під встановленим значенням тиску, тиск є стабільним і надійним, а тиск може бути ністомним і регульованим у будь -який час. Двигун для досягнення м'якого старту, цикл терміну служби компресора та цикл обслуговування буде значно продовженим. Об'єм вихлопу повітряного компресора контролюється швидкістю повітряного компресора, пластина повітряного клапана в циліндрі більше не повторно відкривається і закривається, а такі умови праці, як сидіння клапана та пружина, значно покращуються, що дозволяє уникнути різкого потоку та впливу високого температури та високого тиску газу та зменшує робочу навантаження на технічне обслуговування.

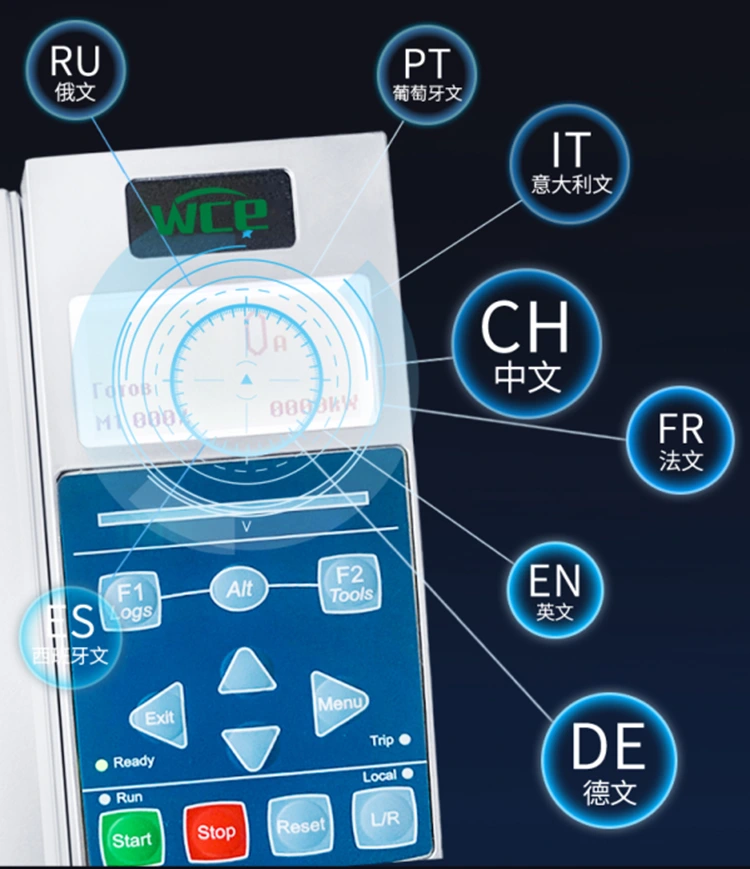

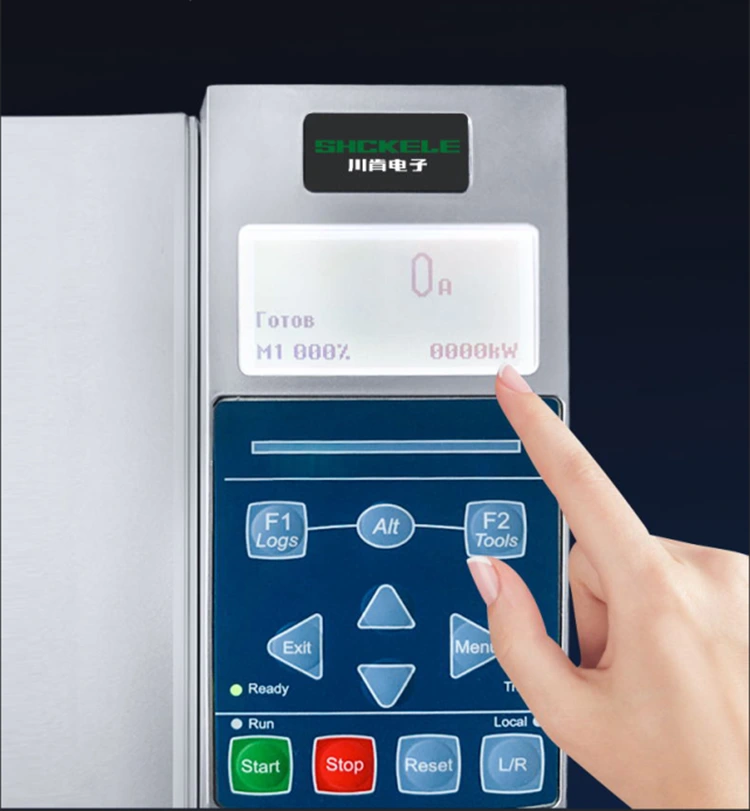

РК-дисплей з високою чіткою чіткою чіткістю, простий в експлуатації. Він постачається з декількома національними мовними дисплеями і може бути налаштовано, коли це необхідно. Клавіатура підключена та проста для переміщення.

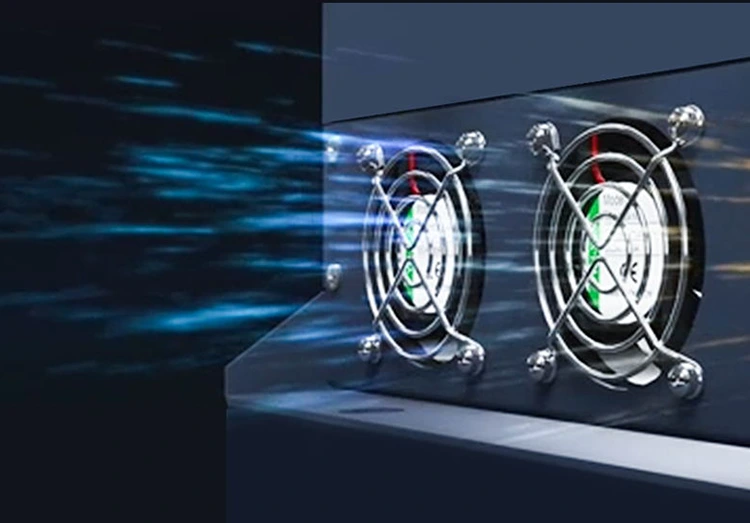

Тиристор із внутрішнім обхідним м'яким стартером працює лише під час запуску та перемикається на контактор під час роботи, тому він генерує менше тепла. Однак ми все -таки встановили вентилятор для охолодження контактора. Встановіть вентилятор, щоб охолонути його. Усі м'які стартери серії 75 кВт і вище 7000 оснащені 24 В вентиляторами високошвидкісного постійного струму, що забезпечує 360 ° всебічне розсіювання тепла та сильнішу силу вітру. Це не тільки зменшує несподівані відключення, спричинені перегрівом, але й значно продовжує термін служби м'якого стартера.

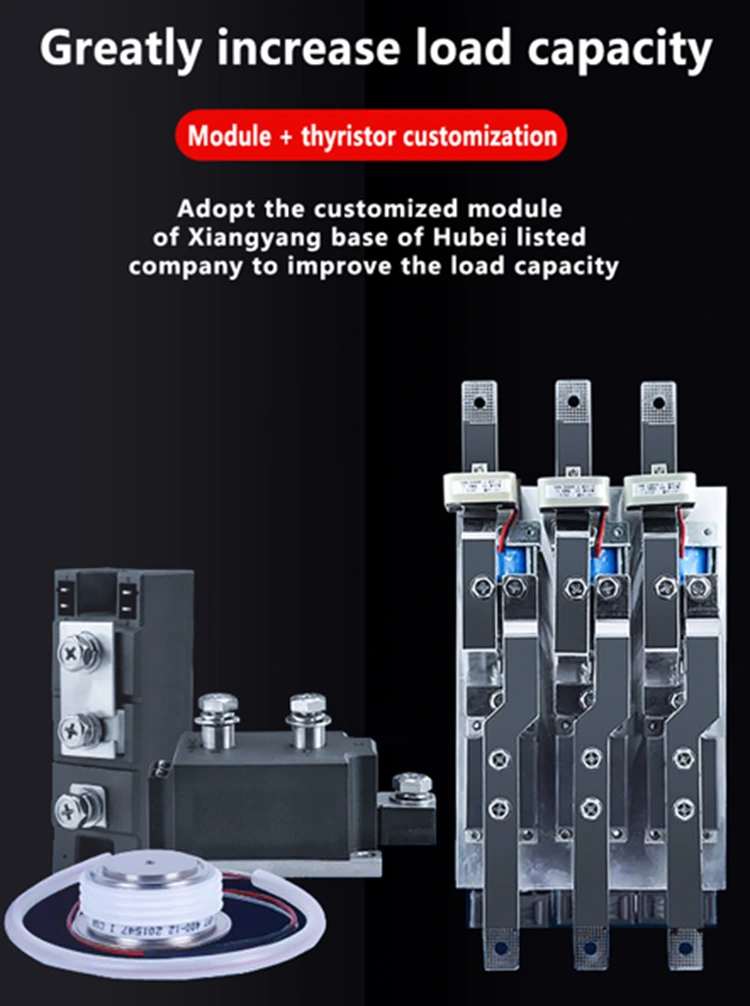

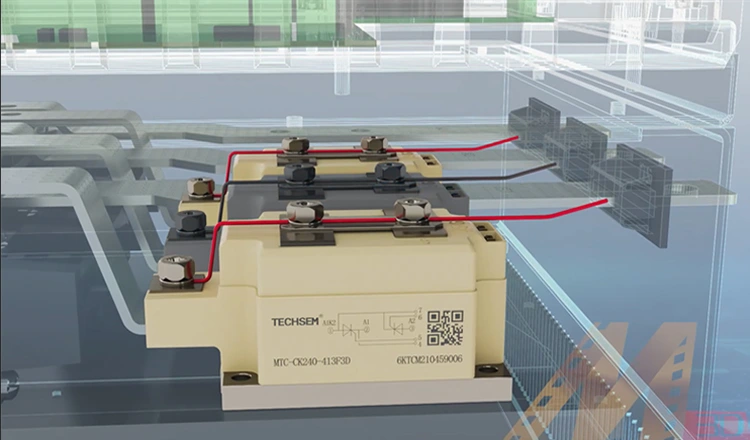

Ми маємо глибоку співпрацю з Hubei Taiji, вітчизняною компанією, що перераховується, використовуємо індивідуальні модулі та тиристори, відмінні від загальних модулів, що постачаються на ринку, для поліпшення потужності навантаження. Наші контактори постійного струму також спеціально налаштовані, все, що містять срібні контакти. Контактна поверхня контактів більша і може досягти майже 100 000 часу залучення, значно збільшуючи термін служби.

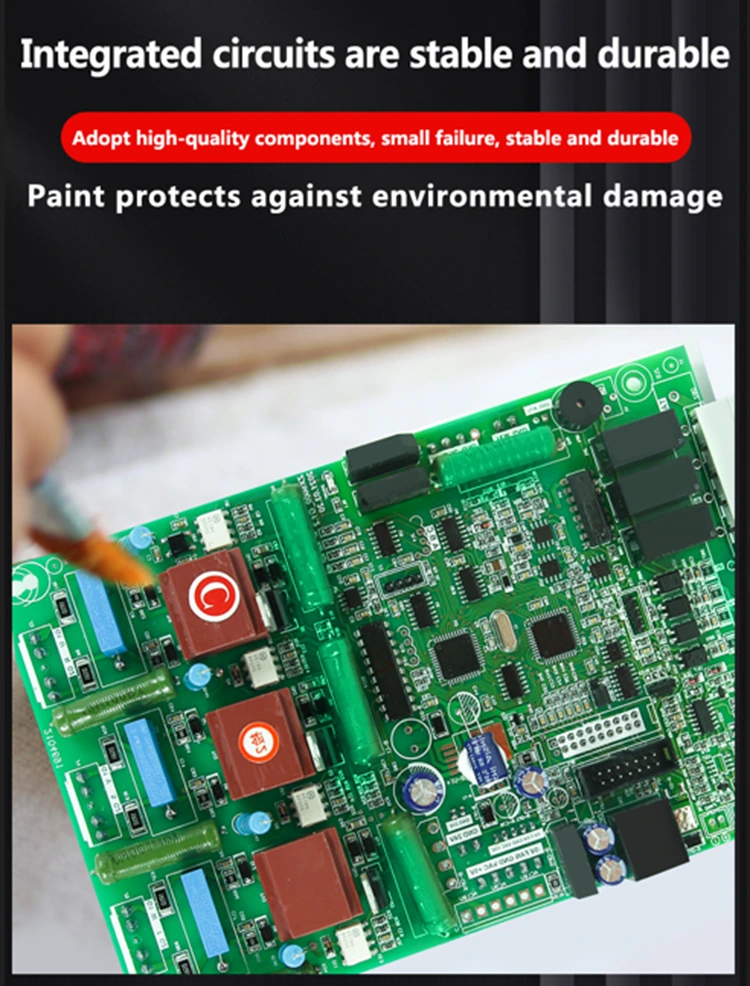

Основна мета фарби для щітки м'якого стартера (зазвичай три антиби, ізоляційна фарба або вологостійне покриття)-це захист стабільності, а термін експлуатації плати в складному робочому середовищі, щоб забезпечити службу, що становить службову плату, довше, ми всі використовуємо високоякісні пластири та плагіни, ймовірність відмови є дуже низькою, і всім використовують машину трьох анти-фігурних, вологостійних, пилконепрацьовій силою. Підвищена міцність та безпека.

Унікальна функція аварійної роботи. Звичайні м'які стартери не можуть діяти, коли пошкоджена одна фаза тиристора. Функція аварійної операції серії 7000 дозволяє м'якому стартеру все ще працювати в надзвичайних ситуаціях, коли одна фаза тиристора розбита, зменшуючи економічні втрати, спричинені пошкодженням машини та відключенням для користувачів.

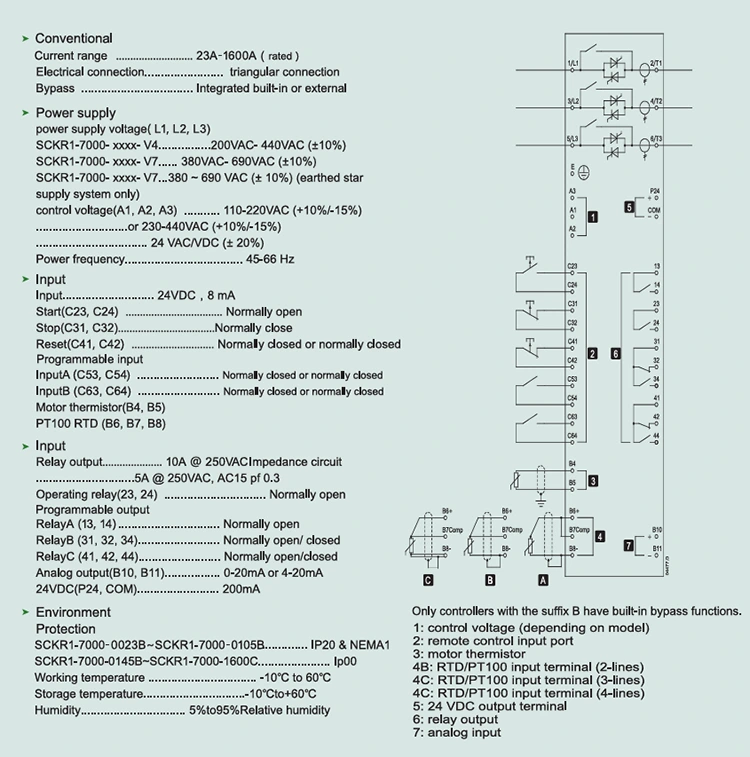

М'яка схема електропроводки.
