3 фаза 220V приводу змінного струму VFD

Серія SCK300-це високопродуктивний інвертор, призначений для промислової автоматизації, яка інтегрує багатофункціональну та високу ефективність та економію енергії, і підходить для контролю приводу різноманітного промислового обладнання.

Основні функції та переваги

Технологія вдосконаленого векторного управління: регулювання високої точності та стабільна робота, відмінна динамічна реакція.

Висока ефективність та економія енергії: оптимізуйте ефективність роботи двигуна та значно знижує споживання енергії.

Широка сумісність: підтримуйте складні умови праці вентиляторів, насосів, конвеєрних ременів, дробарки та іншого обладнання.

Сценарій застосування

Гнучке застосування в таких областях:

Контроль рідини (вентилятор, навантаження насоса)

Передача матеріалу (конвеєр, ліфт)

Важка техніка (дробарка, змішувач)

Розширення та модернізація

Безшовне оновлення до SCK350: Поліпшення продуктивності та розширення функціональних модулів, замінивши плату управління.

Адаптація спеціального обладнання, такого як крани: картки розширення підтримуються після модернізації для задоволення вимог професійних сценаріїв, таких як контроль крутного моменту та багатомоторна синхронізація.

За допомогою модульного дизайну та оновлення технологій серія SCK може бути адаптована до різноманітних потреб промислової автоматизації, від базових до вдосконалених.

Параметр продукту (специфікація)

Функція продукту

● Особливості вводу/виводу

◆ Діапазон вхідної напруги: 220 В/380 В/660 В ± 15%

◆ Діапазон вхідної частоти: 47 ~ 63 Гц

◆ Діапазон вихідної напруги: 0 ~ номінальна вхідна напруга

Діапазон вихідних частот: 0 ~ 400 Гц

● Особливості периферійного інтерфейсу

◆ Програмований цифровий вхід: 8 Вхід

◆ Програмований аналоговий вхід: AI1: 0 ~ 10V Вхід, AI2: 0 ~ 10V або 0 ~ 20MA Вхід

◆ Відкритий вихід колектора: 1 Вихід

◆ Виведення реле: 2 виходи

◆ Аналоговий вихід: 2 виходи, 0/4 ~ 20 мА або 0 ~ 10 В

● Характеристики технічної ефективності

◆ Режим управління: Немає керування вектором PG, контроль V/F, управління крутним моментом.

◆ Потужність перевантаження: 150% рейтингового струму 60 -х; 180% рейтинг 10 -х років

◆ Початковий крутний момент: Немає векторного управління PG: 0,5 Гц/150% (SVC)

◆ Коефіцієнт швидкості: Немає векторного управління PG: 1: 100

● Функціональні особливості

◆ Режим налаштування частоти: цифрове налаштування, аналогове налаштування, налаштування серійного зв'язку, багатошвидкісна, налаштування PID тощо.

◆ Функція управління PID

◆ Функція управління багатошвидкісним управлінням: 16 управління швидкістю

◆ Функція контролю частоти гойдалки

◆ Миттєва несправність потужності без зупинки функції

◆ Функція Quick/jog Ключ: Клавіші ярлика з декількома функціями вільно визначені користувачами

◆ Функція регулювання автоматичної напруги: Коли змінюється напруга сітки живлення, вона може автоматично підтримувати постійну напругу виходу

◆ Забезпечте до 25 видів функцій захисту від несправностей: над струмом, над напругою, під напругою, над температурою, втратами фаз, перевантаженням та іншими функціями захисту

Застосування продукту

Продукти можна використовувати в металургії та хімічній промисловості, компресорах, кранах, муніципальних інженерних випадках.

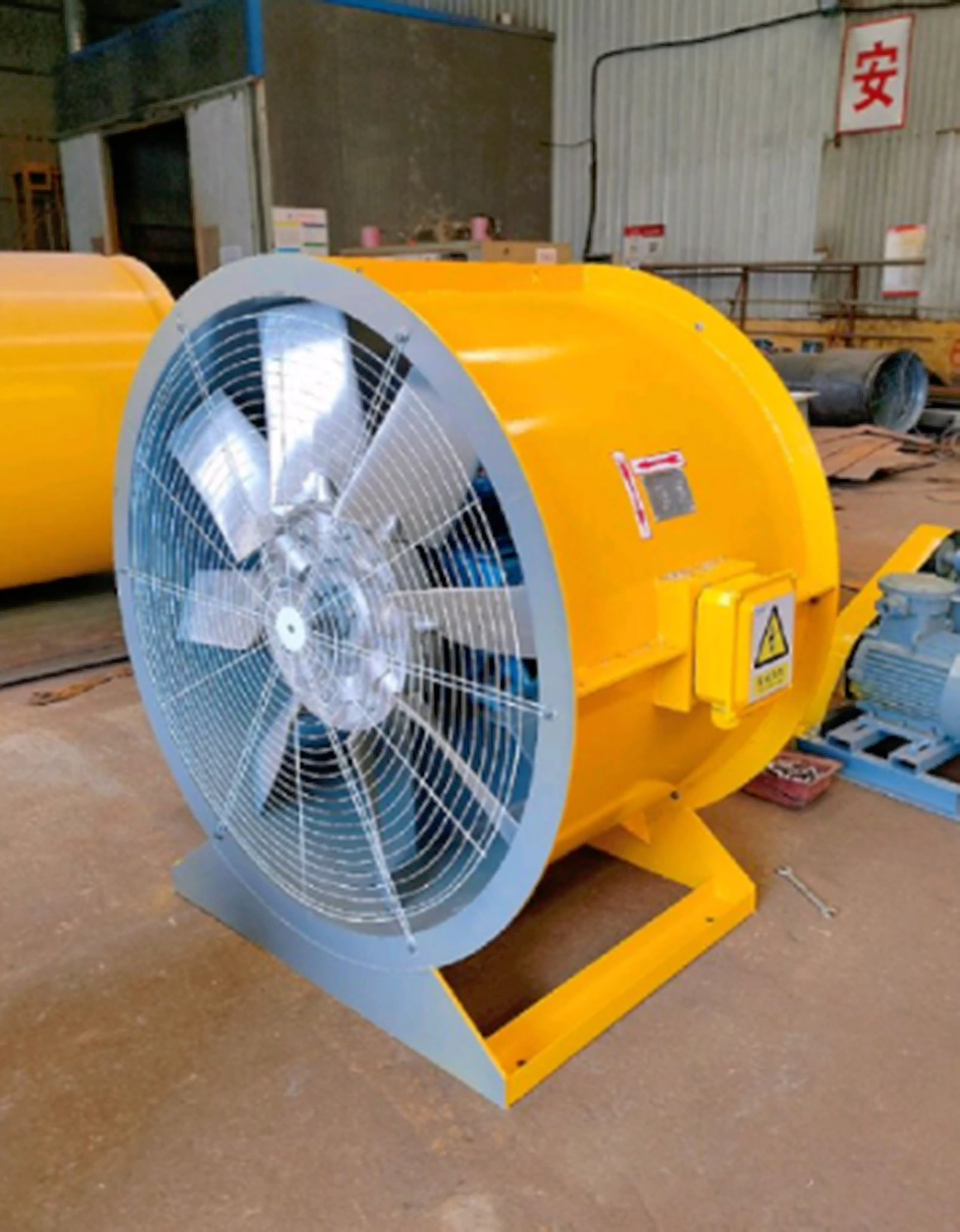

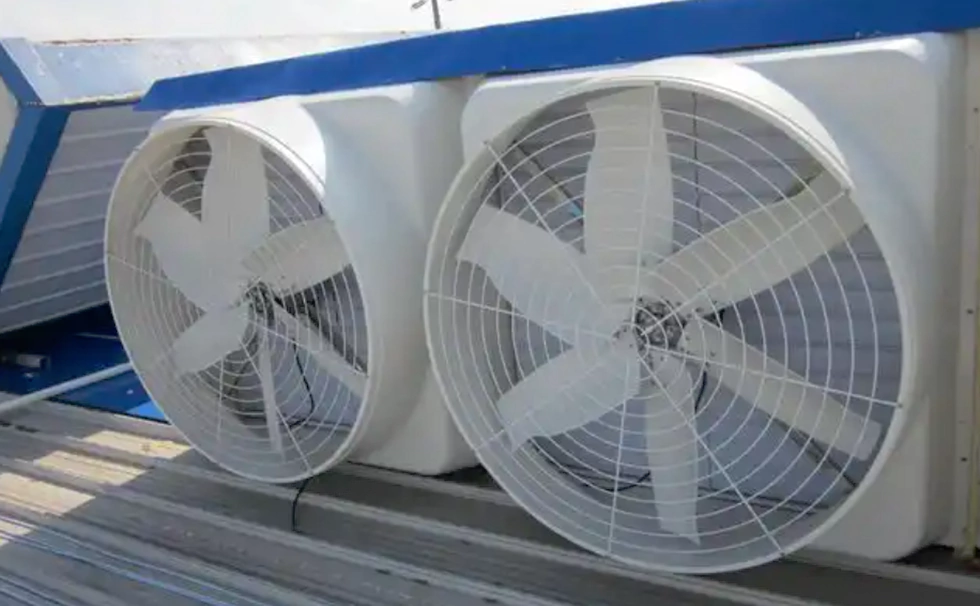

Шанувальники

Застосування перетворювача частоти в галузі вентиляторів не тільки значно зменшує споживання енергії, але й покращує точність системи та рівень автоматизації за допомогою інтелектуального контролю. Серія SCK300 WCE з високою сумісністю та алгоритмами енергозбереження може покрити різноманітні потреби малих вентиляторів для великих промислових шанувальників, допомагаючи компаніям досягти зеленого та ефективного виробництва.

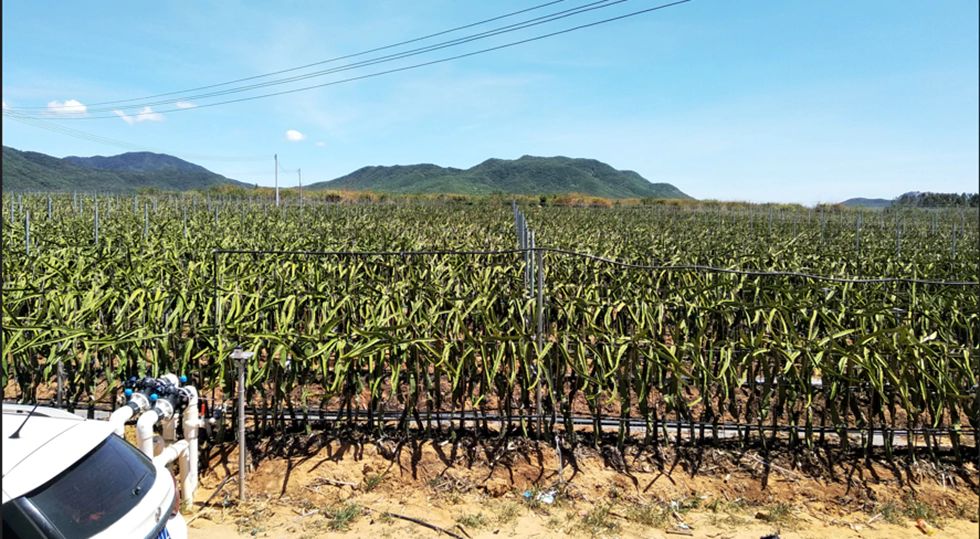

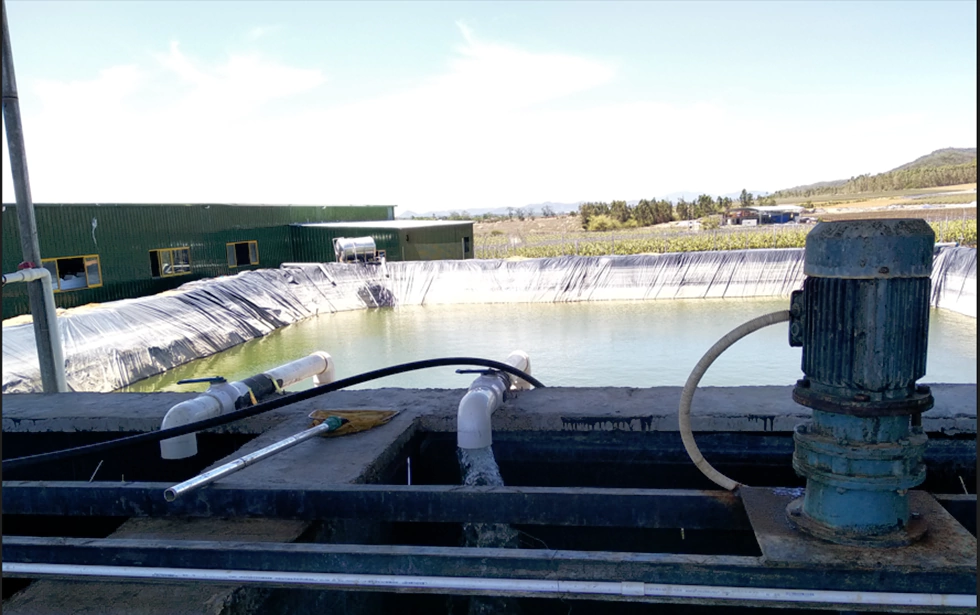

Польове зрошення

У сільськогосподарському зрошенні VFD для постійного водопостачання під тиском є ​​майже стандартним. Перш за все, в процесі запуску насоса VFD може поступово збільшувати свою робочу частоту, щоб насос міг працювати повільно, щоб вода не спричинила занадто великого впливу на трубопровід. Потім VFD може використовуватися разом із віддаленим датчиком тиску або датчиком тиску для вирівнювання тиску в наших трубах. Нарешті, VFD може керувати трубопроводом захисту від тиску, але також завдяки власному перевантаженню, перевантаженню, надмірному тиску, захисту від тиску, щоб зменшити пошкодження насоса.

Доступні два режими дисплея:

1.LCD Display: Поставте з китайським та англійським дисплеєм, ви також можете налаштувати російську, португальську, іспанську, перську та інші мови.

2.Леде дисплей: Традиційний дисплей цифрової трубки, подвійний дисплей лінії, спостерігайте за двома наборами даних одночасно.

VFD приймає широкомасштабну структурну конструкцію, інтегрує компоненти охолодження великого розміру та має високу можливість безперервної роботи та високу швидкість використання ефективності. Посиливши систему охолодження та відбір високотемпературних стійких компонентів, вона може стабільно адаптуватися до високої температури та суворих умов праці, таких як тропічний.

Можна налаштувати різні типи вхідних та вихідних режимів:

1,3p 380 В вхід до виходу 3p 380V.

2. 3p22 0v вхід до виходу 3p22 0v.

3. 3p66 0v вхід до виходу 3p66 0v.

4. 1 P22 0V Вхід до виходу 3P 380V.

5. 1 P22 0V Вхід до виходу 3p22 0V.

За допомогою функції відстеження швидкості може краще подвійно запустити.

Він поставляється з Modbus RTU Communication, а також може реалізувати Modbus TCP, PRPFIBUS та PROFINET, додавши картки розширення.

Діаграма електропроводки VFD.
