Інверторний частотно-регульований привод (VFD) потужністю 75 кВтзабезпечує регулювання швидкості для сумісних двигунів змінного струму в промислових системах. Однак для вибору правильного приводу потрібно більше, ніж відповідність номінальній потужності. Покупці повинні враховувати номінальний струм двигуна, напругу живлення, вимоги до перевантаження, характеристики навантаження, робочу швидкість, умови навколишнього середовища та функції керування. У цьому посібнику пояснюється, як працює VFD потужністю 75 кВт, де його можна використовувати, які специфікації заслуговують на увагу та як уникнути поширених проблем при виборі та встановленні. Він також пропонує практичний контрольний список закупівель для інженерів, виробників обладнання, системних інтеграторів і промислових дистриб’юторів, які працюють з Zhejiang Chuanken Electric Co., Ltd.
Промислові двигуни живлять насоси, вентилятори, компресори, конвеєри, міксери та багато інших типів машин. У програмах, де необхідна швидкість змінюється залежно від потреб виробництва, постійна робота двигуна на повній швидкості може призвести до непотрібного споживання енергії, механічного навантаження або нестабільності процесу.

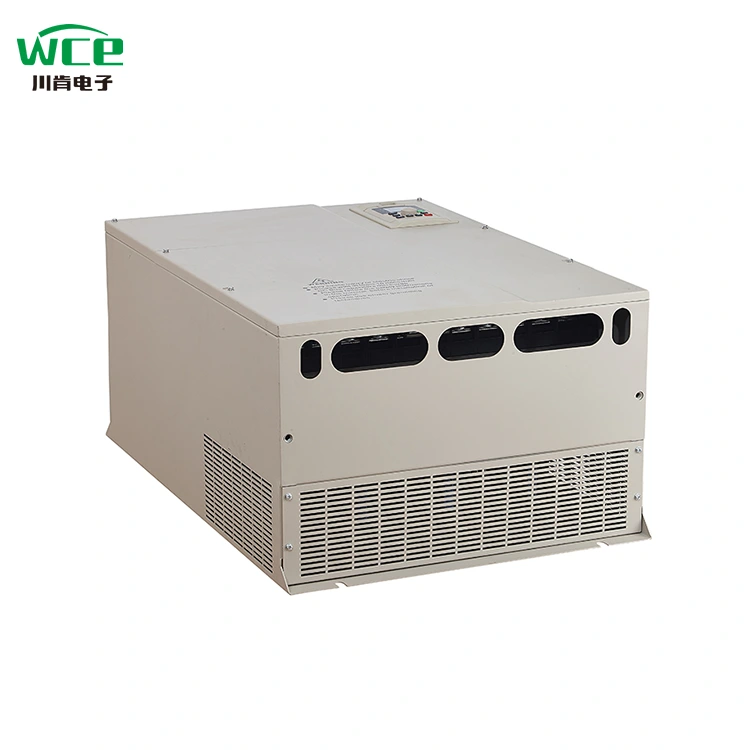

A 75 кВт інверторний частотно-регульований привод VFDце електронний контролер двигуна, призначений для регулювання швидкості та роботи сумісного двигуна змінного струму шляхом регулювання вихідної частоти та напруги відповідно до вибраного методу керування. Позначення 75 кВт означає номінальний клас потужності, але придатна для використання номінальна потужність двигуна залежить від конкретного номінального струму приводу, класу напруги, номінального режиму роботи та умов встановлення.
Для виробників обладнання та промислових покупців правильно підібраний VFD може підтримувати більш плавне прискорення, контрольоване уповільнення, покращене регулювання процесу та більш гнучку роботу двигуна. Він також може забезпечити функції захисту двигуна та можливості моніторингу, залежно від моделі.
Тим не менш, не кожен привод потужністю 75 кВт підходить для кожного двигуна потужністю 75 кВт. Два приводи з однаковою номінальною потужністю можуть відрізнятися за здатністю до перевантаження, конфігурацією входу, ефективністю керування, захистом навколишнього середовища та інтерфейсами зв’язку.
Типовий частотно-регульований перетворювач змінного струму перетворює вхідну потужність змінного струму в постійний через випрямляч і ланцюг постійного струму, а потім використовує електронні комутаційні пристрої для створення вихідного струму змінного струму з регульованою частотою. Система управління регулює потужність відповідно до вибраного режиму роботи та вимог двигуна.
Для асинхронного двигуна змінного струму синхронна швидкість залежить від частоти живлення та кількості полюсів двигуна. Зменшення частоти зазвичай знижує швидкість двигуна, тоді як збільшення підвищує швидкість у межах дозволеного робочого діапазону двигуна та приводу. Фактична швидкість асинхронного двигуна також залежить від навантаження та ковзання.
Багато приводів використовують керування вольт-на-герц (V/f) для простого регулювання швидкості. Безсенсорне векторне керування може забезпечити покращений контроль крутного моменту в програмах, які вимагають більш вимогливих показників швидкості або навантаження. Доступні функції залежать від конкретної моделі VFD і конфігурації двигуна.
Регульовані зміни прискорення та уповільнення допомагають контролювати швидкість запуску та зупинки двигуна. Відповідні налаштування рампи можуть зменшити різке механічне навантаження та підтримувати більш стабільне виробництво. Навантаження з високою інерцією або вимоги до швидкої зупинки можуть потребувати додаткового гальмівного обладнання.
Залежно від моделі VFD може контролювати струм, напругу, температуру, робочу частоту та умови несправності. Електронний захист двигуна від перевантаження та діагностика несправностей можуть допомогти командам технічного обслуговування, але привод має бути правильно налаштований і використовуватися з будь-яким необхідним зовнішнім захистом.
ЧРП потужністю 75 кВт може бути придатним для застосування середніх і великих промислових двигунів, якщо його електричні характеристики та можливості керування відповідають обладнанню. Типові програми включають наступне.
Регулювання змінної швидкості може допомогти регулювати потік або тиск у насосних системах. За допомогою відповідної стратегії керування це може зменшити втрати на дроселювання, підтримувати стабільність тиску та допомагати керувати мінливим попитом. Характеристики насоса та вимоги до мінімального потоку все одно повинні бути дотримані.
Швидкість вентилятора можна регулювати відповідно до вимог вентиляції, охолодження або технологічного потоку повітря. Для багатьох систем відцентрових вентиляторів зниження швидкості може істотно знизити споживання електроенергії, за умови, що це дозволяють робоча точка та вимоги процесу.
Конвеєри часто вимагають контрольованого прискорення та стабільної швидкості під час зміни навантажень. Привід слід вибирати відповідно до пускового моменту, інерції навантаження, вимог до зупинки та можливості частих пусків або перевантажень.
Змішувачі, виробниче обладнання та інші промислові машини можуть потребувати регулювання швидкості для адаптації до різних матеріалів або етапів обробки. Відповідний VFD може підвищити робочу гнучкість, хоча профіль крутного моменту та вимоги процесу повинні керувати стратегією керування.
| застосування | Типова мета контролю | Важливий фактор вибору |
|---|---|---|
| Насос відцентровий | Регулювання витрати або тиску | Робочий режим зі змінним крутним моментом, ПІД-регулювання, мінімальна витрата |
| Промисловий вентилятор | Контроль потоку повітря та вентиляції | Робочий діапазон, охолодження, оптимізація енергоспоживання |
| конвеєр | Контрольований запуск і стабільне транспортування | Пусковий момент і перевантажувальна здатність |
| Міксер | Регульована швидкість процесу | Вимога крутного моменту та зміна умов навантаження |
| Компресор | Регулювання ємності, де це дозволено | Сумісність компресора та вимоги до запуску |
Це загальні приклади застосування, а не заяви про гарантовану сумісність. Остаточний вибір повинні визначати вимоги виробника обладнання та фактичні умови експлуатації.
Правильна специфікація запобігає дорогим невідповідностям, несподіваним поїздкам і затримкам введення в експлуатацію, яких можна уникнути. Перш ніж запитувати пропозицію, перегляньте наступні технічні фактори.
Почніть із паспортної таблички двигуна та визначте його номінальну потужність і струм повного навантаження. Безперервний вихідний струм VFD повинен відповідати або перевищувати струм, необхідний двигуну за передбачених умов експлуатації. Сила струму особливо важлива, коли двигун працює під високим крутним моментом або частими перевантаженнями.
Перевірте доступну напругу живлення, частоту та конфігурацію фаз. Вхідна потужність приводу повинна відповідати джерелу живлення, а вихідна потужність повинна бути сумісною з двигуном. Сама по собі потужність 75 кВт не визначає, чи підходить конкретна модель для 380 В, 400 В, 415 В чи іншої системи живлення.
Вимоги до перевантаження залежать від застосування та моделі. Відцентрові насоси та вентилятори часто використовують змінний крутний момент, тоді як навантажені конвеєри та деякі компресори можуть потребувати більшої здатності до перевантаження. Перевірте вказаний виробником відсоток перевантаження, тривалість, робочий режим та будь-які пов’язані умови зниження номінальних характеристик.
Визначте, чи є достатнім керування V/f, чи потрібне безсенсорне векторне керування. Розгляньте пусковий крутний момент, продуктивність на низькій швидкості, регулювання швидкості та чи потрібен зворотний зв’язок від кодера або датчика процесу.
Температура навколишнього середовища, пил, вологість, висота над рівнем моря, вентиляція та захист корпусу можуть впливати на продуктивність диска. Якщо VFD буде встановлено в гарячій електричній шафі або в запиленій промисловій зоні, перевірте вимоги до охолодження, дозволені умови навколишнього середовища та будь-які необхідні зниження номінальних характеристик.
Перевірте, чи потрібна програма цифрових і аналогових входів, релейних виходів, ПІД-регулювання, реєстрації несправностей або зв’язку з ПЛК чи системою контролю. Підтримка протоколів і доступні термінали залежать від серії продукту.
Різні машини висувають різні вимоги до двигуна. Розуміння профілю навантаження допомагає визначити необхідний номінальний струм, режим керування та конфігурацію гальмування.
Відцентрові насоси, вентилятори та багато повітродувок є поширеними застосуваннями зі змінним крутним моментом. Їх потреба в крутному моменті зазвичай зменшується зі зниженням швидкості. Таким чином, правильно налаштований накопичувач може допомогти зменшити споживання енергії, коли система проводить значний час на зниженій швидкості.
Конвеєри, деякі об’ємні насоси та деякі змішувачі можуть вимагати значного крутного моменту навіть на низькій швидкості. Ці додатки часто потребують приводу з відповідним рейтингом важких навантажень і достатньою здатністю перевантаження. Необхідно також оцінити охолодження двигуна на низьких обертах.
Велике обертове обладнання може генерувати рекуперативну енергію під час уповільнення. Навантаження, які рухають двигун, а не приводяться в дію ним, також можуть потребувати особливого поводження. Залежно від застосування може знадобитися гальмівний резистор, блок гальмування або рекуперативне рішення.
Якщо обов’язок невизначений, надайте постачальнику тип навантаження, частоту запуску, необхідний час розгону, час зупинки, діапазон швидкості та очікувані умови перевантаження. Ця інформація більш корисна, ніж просто просити про модель на 75 кВт.
Енергозбереження є поширеною причиною встановлення VFD, але результати залежать від машини, стратегії керування, графіка роботи та конструкції системи. Привід автоматично не зменшує споживання енергії в кожному застосуванні.
У багатьох системах відцентрових насосів і вентиляторів необхідна потужність може суттєво зменшитися зі зниженням швидкості. Це може створити економію, коли попит змінюється протягом дня. Однак фактичний результат залежить від кривої системи, статичного тиску, обмежень процесу та ефективності роботи двигуна.
Оцініть разом ефективність двигуна, втрати приводу, втрати передачі, вимоги до процесу та існуючий метод керування. Погано вибраний діапазон швидкості або невідповідна стратегія керування можуть обмежити очікувану користь.
Записуйте години роботи, виміряну потребу в електроенергії, коливання навантаження, тарифи на електроенергію та витрати на технічне обслуговування. Порівняйте поточну систему із запропонованою системою з VFD-контролем, використовуючи реалістичні припущення, а не покладаючись на універсальний відсоток економії.
| Фактор витрат | Інформація для збору | Чому це важливо |
|---|---|---|
| Енергоспоживання | Виміряні кВт і річні години роботи | Оцінює потенційну економію електроенергії |
| монтаж | Шафа, проводка, фільтри, пусконаладка | Визначає початкову вартість проекту |
| Технічне обслуговування | Вимоги до перевірки, охолодження та обслуговування | Підтримує планування витрат життєвого циклу |
| Продуктивність процесу | Дані про витрату, тиск, швидкість і продуктивність | Перевіряє, чи відповідає керуюче рішення робочим потребам |
Правильне встановлення має важливе значення для безпечної експлуатації та надійної роботи. Кваліфікований електротехнічний персонал повинен дотримуватися інструкцій виробника приводу, відповідних електричних норм і вимог техніки безпеки.
Перевірте вхідну напругу, фазу, частоту, заземлення та захисні пристрої вгорі. Переконайтеся, що вибраний диск сумісний із системою живлення та умовами встановлення.
Забезпечте необхідні проміжки, вентиляцію та відведення тепла. Відокремте електропроводку живлення від чутливої проводки керування, де це необхідно, і дотримуйтеся вказівок виробника щодо прокладання кабелю та електромагнітної сумісності.
Налаштуйте номінальну напругу, струм, частоту, швидкість та інші необхідні дані на табличці двигуна. Застосуйте відповідні налаштування захисту двигуна та режим керування відповідно до інструкцій виробника.
Перевірте напрямок обертання, прискорення, уповільнення, робочу швидкість, реакцію на навантаження та усунення несправностей. Перевірте повну послідовність керування, перш ніж запустити машину для нормального виробництва.
Збережіть налаштування параметрів, інформацію про підключення, записи про введення в експлуатацію та відповідну історію тривог. Документація допомагає фахівцям відновити заплановану конфігурацію та усунути майбутні проблеми.
З міркувань безпеки вимкніть джерело живлення та дотримуйтесь процедур розрядки та перевірки виробника, перш ніж працювати з приводом або підключеним до нього обладнанням. Шина постійного струму може зберігати небезпечну напругу після відключення живлення.
Багато несправностей приводу можна пояснити неправильним розміром, поганим охолодженням, невідповідними налаштуваннями параметрів, проблемами з електропроводкою або вимогливими умовами навантаження. Структурований процес усунення несправностей може скоротити час простою та уникнути непотрібної заміни компонентів.
Можливі причини включають надмірну потребу в пусковому крутному моменті, короткий час прискорення, механічне прив’язування, неправильні дані двигуна або невідповідні налаштування керування. Перегляньте історію несправностей і умови навантаження перед налаштуванням параметрів.
Перевірте вентиляцію, температуру корпусу, вентилятори охолодження, чистоту радіатора та завантаження. Перевірте, чи не перевищує встановлена температура навколишнього середовища або обмеження висоти над рівнем моря, і чи потрібне зниження номінальних характеристик.
Швидке уповільнення або високоінерційне навантаження можуть повернути енергію на шину постійного струму приводу. Залежно від застосування та конструкції виробу може знадобитися довший час уповільнення або відповідне рішення для гальмування.
Перевірте точність параметрів двигуна, режим керування, опорні сигнали швидкості, електропроводку та зміну навантаження. Для систем із замкнутим контуром перевірте відповідний пристрій зворотного зв’язку та налаштування керування.
Перегляньте код аварійного сигналу, умови постачання, проводку керування, конфігурацію мережі та механізми заземлення. Запишіть несправність перед скиданням приводу та зверніться до посібника користувача або до кваліфікованої технічної підтримки, якщо причина залишається незрозумілою.
Профілактичне технічне обслуговування має відповідати графіку обслуговування виробника та включати відповідні перевірки вентиляційних шляхів, електричних з’єднань, умов навколишнього середовища та записів про несправності.
Промислові покупці можуть зменшити прогалини в специфікаціях і затримки закупівель, підготувавши повний технічний опис перед запитом пропозицій.
Zhejiang Chuanken Electric Co., Ltd.служить орієнтиром компанії для покупців, які оцінюють промислові продукти керування двигуном. Обговорюючи інверторний частотний привод потужністю 75 кВт, покупці повинні надати передбачуване застосування та вимоги до електрики, щоб можна було підтвердити відповідну серію та конфігурацію продукту.
Для OEM-проектів, модернізації обладнання та закупівель дистриб’юторів порівняння постачальників щодо технічної придатності, документації, сервісної підтримки та загальних експлуатаційних витрат забезпечує більш надійну основу для прийняття рішень про купівлю, ніж порівняння лише номінальних показників потужності.
ЧРП потужністю 75 кВт контролює швидкість і роботу сумісного двигуна змінного струму, регулюючи його вихідну частоту та напругу. Залежно від моделі він також може забезпечувати захист двигуна, регульоване прискорення та уповільнення, моніторинг та інтеграцію промислового керування.
Це може бути придатним, але однієї потужності недостатньо. Перед підтвердженням сумісності перевірте номінальний струм і напругу двигуна, безперервний вихідний струм приводу, здатність до перевантаження, робочий режим і умови роботи.
Потенційні застосування включають промислові насоси, вентилятори, повітродувки, конвеєри, змішувачі та сумісні компресори. Придатність залежить від характеристик двигуна, характеристик навантаження, необхідного крутного моменту та можливостей вибраного приводу.
Це може зменшити споживання енергії у відповідних системах із змінною швидкістю, особливо там, де потреба насоса чи вентилятора змінюється з часом. Фактична економія залежить від профілю навантаження, конструкції системи, годин роботи, втрат приводу та стратегії керування.
Необхідна напруга залежить від конкретної моделі виробу та регіональної енергосистеми. Перевірте напругу, фазу та частоту живлення відповідно до таблиці даних виробника, а не припускайте, що всі приводи потужністю 75 кВт мають однакову електричну конфігурацію.
Не кожна програма вимагає його. Гальмівний резистор або інше гальмівне рішення може знадобитися, коли навантаження має високу інерцію, вимагає швидкого уповільнення або повертає значну енергію приводу. Уточнюйте сумісність і розмір у виробника.
Оцініть технічну документацію постачальника, придатність продукту, процеси якості, можливості підтримки, умови гарантії, умови доставки та здатність уточнити вимоги до застосування. Запитайте точні характеристики моделі перед розміщенням замовлення.
Підготуйте дані паспортної таблички двигуна, напругу живлення, тип застосування, вимоги до перевантаження, функції керування, середовище встановлення, кількість і місце доставки. Ці деталі допомагають постачальнику оцінити відповідну конфігурацію диска.
Шукаєте інверторний частотний привод потужністю 75 кВт для вашого обладнання, виробничої лінії або проекту управління двигуном?Zhejiang Chuanken Electric Co., Ltd. це компанія, до якої можна зв’язатися, щоб отримати інформацію про продукт і обговорити технічні вимоги до програми.
Поділіться своїми характеристиками двигуна, напругою живлення, типом навантаження, умовами експлуатації та необхідними функціями керування, щоб допомогти встановити відповідну конфігурацію продукту. Чітка технічна інформація полегшує оцінку сумісності, потреб встановлення та вартості проекту.
Зв'яжіться з намищоб обговорити ваші промислові вимоги VFD, запитати документацію продукту та дослідити відповідне рішення керування двигуном для вашого проекту.
Зв'яжіться з намидля інформації про продуктУточнюйте наявність моделі, технічні рейтинги, сертифікати та комерційні умови безпосередньо у постачальника перед замовленням.
