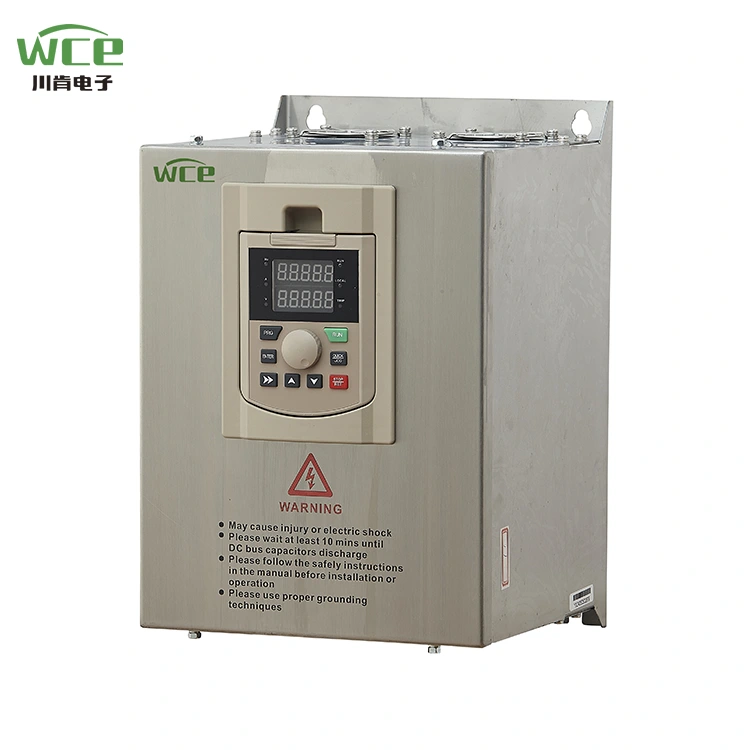

Інвертор частоти водяного насоса 37 кВт

Накопичувачі серії SCK300 WCE-це високоефективні, багатофункціональні приводи, призначені для промислової автоматизації, широко використовуються у вентиляторах, насосах, конвеєрних ременах, дробарках та іншому обладнанні. Його основне приймає передову технологію векторного контролю, яка має характеристики точності регулювання швидкості, економії енергії та високої ефективності, стабільної роботи тощо, і може задовольнити потреби різних промислових сценаріїв. Ми також створили спеціальні рішення для мобільних дробарок інверторних шаф, які чудово працюють у багатьох місцях по всій країні.

Параметр продукту (специфікація)

Функція продукту

● Особливості вводу/виводу

◆ Діапазон вхідної напруги: 220 В/380 В/660 В ± 15%

◆ Діапазон вхідної частоти: 47 ~ 63 Гц

◆ Діапазон вихідної напруги: 0 ~ номінальна вхідна напруга

Діапазон вихідних частот: 0 ~ 400 Гц

● Функціональні особливості

◆ Режим налаштування частоти: цифрове налаштування, аналогове налаштування, налаштування серійного зв'язку, багатошвидкісна, налаштування PID тощо.

◆ Функція управління PID

◆ Функція управління багатошвидкісним управлінням: 16 управління швидкістю

◆ Функція контролю частоти гойдалки

◆ Миттєва несправність потужності без зупинки функції

◆ Функція Quick/jog Ключ: Клавіші ярлика з декількома функціями вільно визначені користувачами

◆ Функція регулювання автоматичної напруги: Коли змінюється напруга сітки живлення, вона може автоматично підтримувати постійну напругу виходу

◆ Забезпечте до 25 видів функцій захисту від несправностей: над струмом, над напругою, під напругою, над температурою, втратами фаз, перевантаженням та іншими функціями захисту

● Особливості периферійного інтерфейсу

◆ Програмований цифровий вхід: 8 Вхід

◆ Програмований аналоговий вхід: AI1: 0 ~ 10V Вхід, AI2: 0 ~ 10V або 0 ~ 20MA Вхід

◆ Відкритий вихід колектора: 1 Вихід

◆ Виведення реле: 2 виходи

◆ Аналоговий вихід: 2 виходи, 0/4 ~ 20 мА або 0 ~ 10 В

● Характеристики технічної ефективності

◆ Режим управління: Немає керування вектором PG, контроль V/F, управління крутним моментом.

◆ Потужність перевантаження: 150% рейтингового струму 60 -х; 180% рейтинг 10 -х років

◆ Початковий крутний момент: Немає векторного управління PG: 0,5 Гц/150% (SVC)

◆ Коефіцієнт швидкості: Немає векторного управління PG: 1: 100

Застосування продукту

Продукти можна використовувати в видобутку, вентиляторах, насосах, новому енергетичному обладнанні та інших випадках.

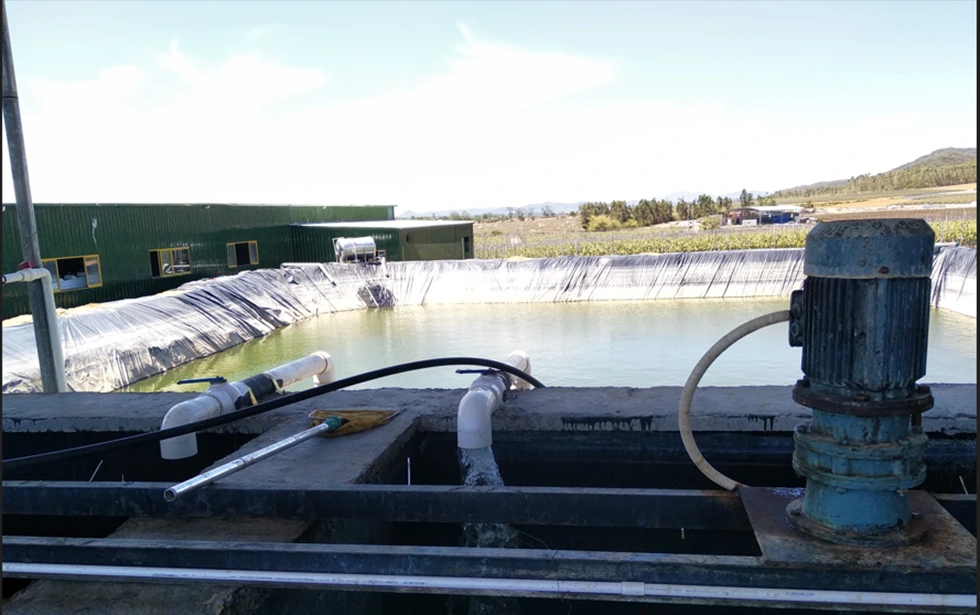

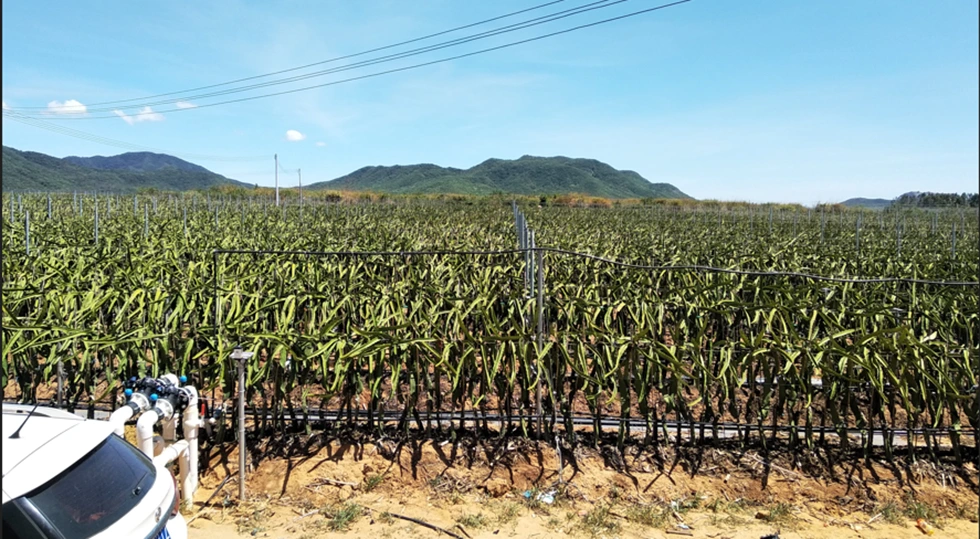

Польове зрошення

У сільськогосподарському зрошенні VFD для постійного водопостачання під тиском є ​​майже стандартним. Перш за все, в процесі запуску насоса VFD може поступово збільшувати свою робочу частоту, щоб насос міг працювати повільно, щоб вода не спричинила занадто великого впливу на трубопровід. Потім VFD може використовуватися разом із віддаленим датчиком тиску або датчиком тиску для вирівнювання тиску в наших трубах. Нарешті, VFD може керувати трубопроводом захисту від тиску, але також завдяки власному перевантаженню, перевантаженню, надмірному тиску, захисту від тиску, щоб зменшити пошкодження насоса.

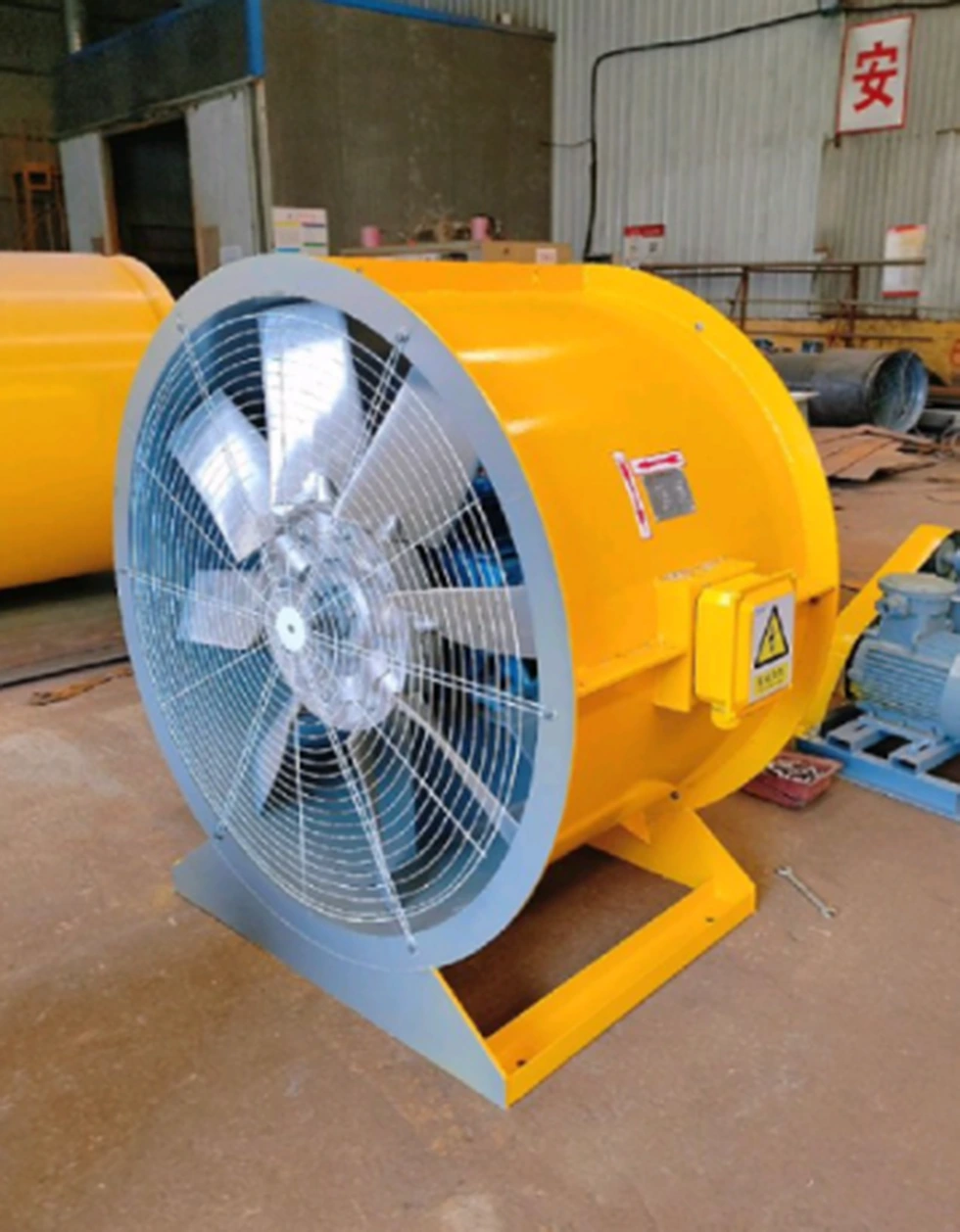

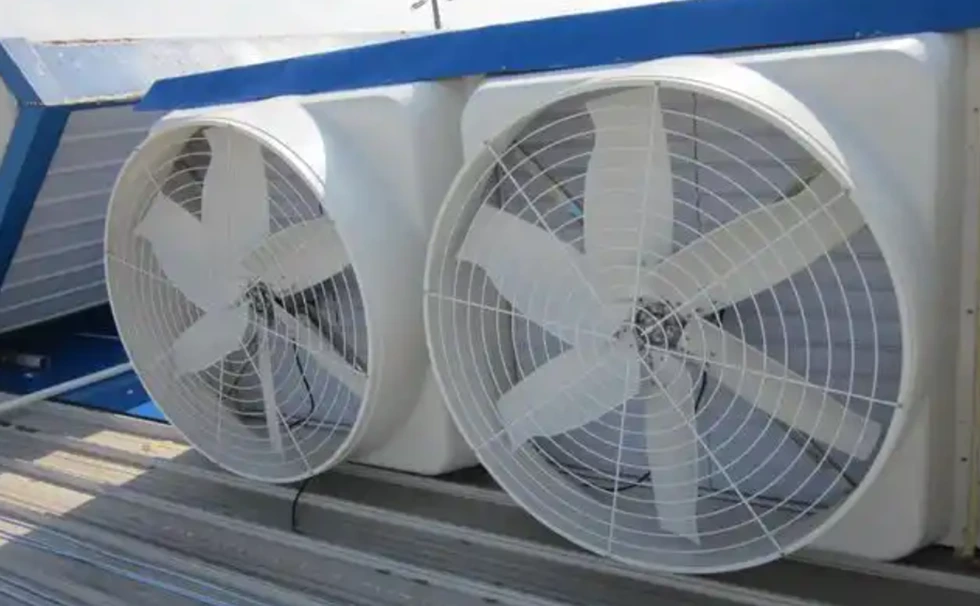

Шанувальники

Застосування перетворювача частоти в галузі вентиляторів не тільки значно зменшує споживання енергії, але й покращує точність системи та рівень автоматизації за допомогою інтелектуального контролю. Серія SCK300 WCE з високою сумісністю та алгоритмами енергозбереження може покрити різноманітні потреби малих вентиляторів для великих промислових шанувальників, допомагаючи компаніям досягти зеленого та ефективного виробництва.

РК -дисплей відображає декілька мовних тексту та графіки, номери світлодіодних дисплеїв, більш інтуїтивно зрозумілі, відповідно до ваших налаштувань

Обсяг VFD - це велика структура, більший радіатор, швидкість використання продукту, може нормально працювати в гарячих умовах, таких як тропічний.

Можна налаштувати різні типи вхідних та вихідних режимів:

1,3p 380 В вхід до виходу 3p 380V.

2. Вхід 3p220V до виходу 3p220V.

3. 3P660V Вхід до виходу 3P660V.

4. Вхід 1p220V до виходу 3p 380V.

5. 1P220V Вхід до виходу 3P220V.

За допомогою функції відстеження швидкості може краще подвійно запустити.

Він поставляється з Modbus RTU Communication, а також може реалізувати Modbus TCP, PRPFIBUS та PROFINET, додавши картки розширення.

Діаграма електропроводки VFD.
