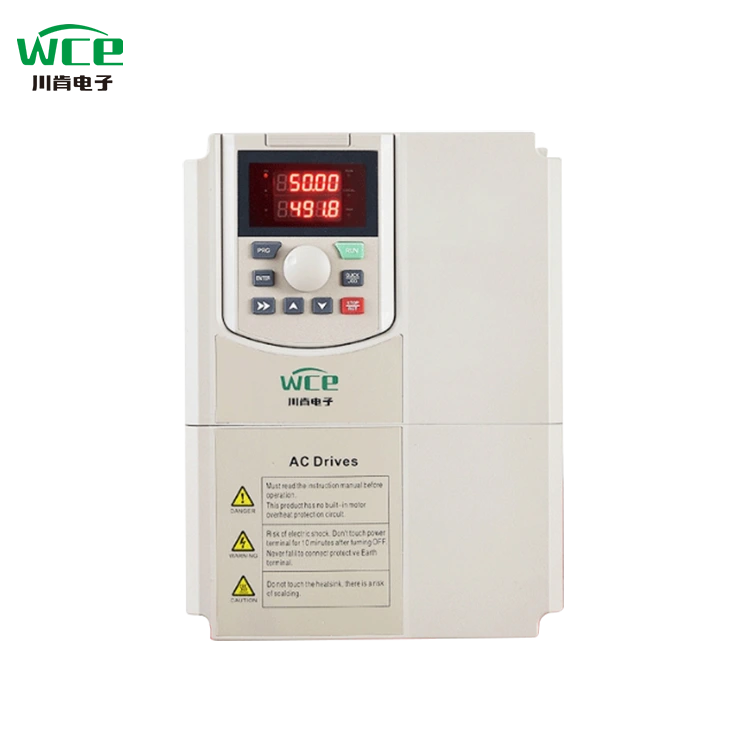

Світлодіодний дисплей змінного струму VFD

Накопичувачі серії SCK300 WCE-це високоефективні, багатофункціональні приводи, призначені для промислової автоматизації, широко використовуються у вентиляторах, насосах, конвеєрних ременах, дробарках та іншому обладнанні. Його основне приймає передову технологію векторного контролю, яка має характеристики точності регулювання швидкості, економії енергії та високої ефективності, стабільної роботи тощо, і може задовольнити потреби різних промислових сценаріїв. Ми також створили спеціальні рішення для мобільних дробарок інверторних шаф, які чудово працюють у багатьох місцях по всій країні.

Параметр продукту (специфікація)

Функція продукту

● Особливості вводу/виводу

◆ Діапазон вхідної напруги: 220 В/380 В/660 В ± 15%

◆ Діапазон вхідної частоти: 47 ~ 63 Гц

◆ Діапазон вихідної напруги: 0 ~ номінальна вхідна напруга

Діапазон вихідних частот: 0 ~ 400 Гц

● Функціональні особливості

◆ Режим налаштування частоти: цифрове налаштування, аналогове налаштування, налаштування серійного зв'язку, багатошвидкісна, налаштування PID тощо.

◆ Функція управління PID

◆ Функція управління багатошвидкісним управлінням: 16 управління швидкістю

◆ Функція контролю частоти гойдалки

◆ Миттєва несправність потужності без зупинки функції

◆ Функція Quick/jog Ключ: Клавіші ярлика з декількома функціями вільно визначені користувачами

◆ Функція регулювання автоматичної напруги: Коли змінюється напруга сітки живлення, вона може автоматично підтримувати постійну напругу виходу

◆ Забезпечте до 25 видів функцій захисту від несправностей: над струмом, над напругою, під напругою, над температурою, втратами фаз, перевантаженням та іншими функціями захисту

● Особливості периферійного інтерфейсу

◆ Програмований цифровий вхід: 8 Вхід

◆ Програмований аналоговий вхід: AI1: 0 ~ 10V Вхід, AI2: 0 ~ 10V або 0 ~ 20MA Вхід

◆ Відкритий вихід колектора: 1 Вихід

◆ Виведення реле: 2 виходи

◆ Аналоговий вихід: 2 виходи, 0/4 ~ 20 мА або 0 ~ 10 В

● Характеристики технічної ефективності

◆ Режим управління: Немає керування вектором PG, контроль V/F, управління крутним моментом.

◆ Потужність перевантаження: 150% рейтингового струму 60 -х; 180% рейтинг 10 -х років

◆ Початковий крутний момент: Немає векторного управління PG: 0,5 Гц/150% (SVC)

◆ Коефіцієнт швидкості: Немає векторного управління PG: 1: 100

Застосування продукту

Продукти можна використовувати в видобутку, вентиляторах, насосах, новому енергетичному обладнанні та інших випадках.

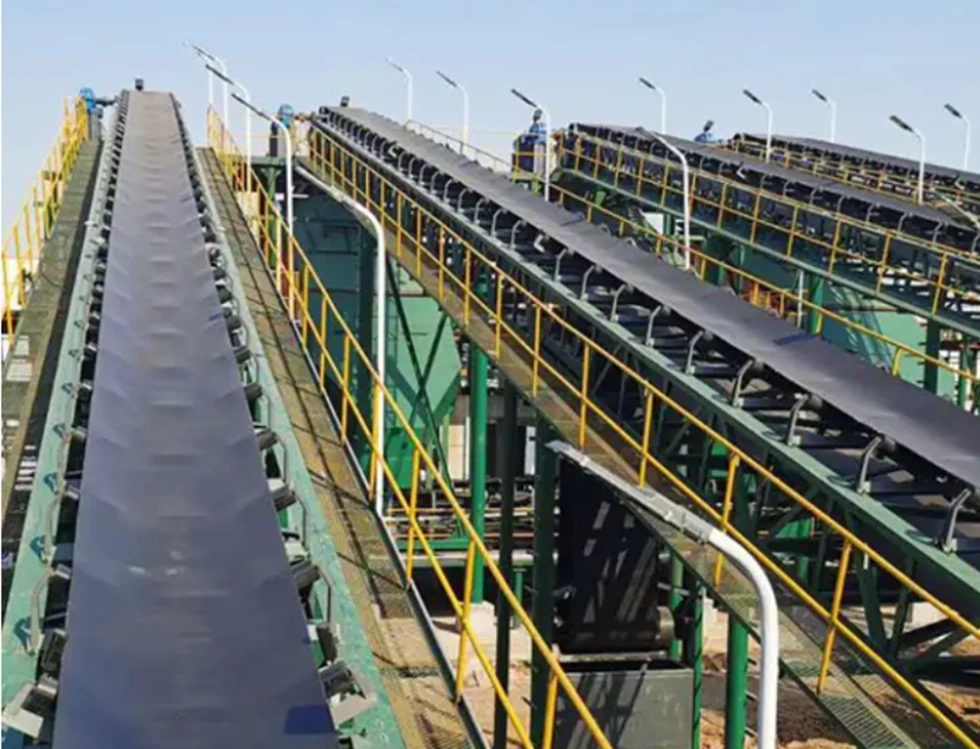

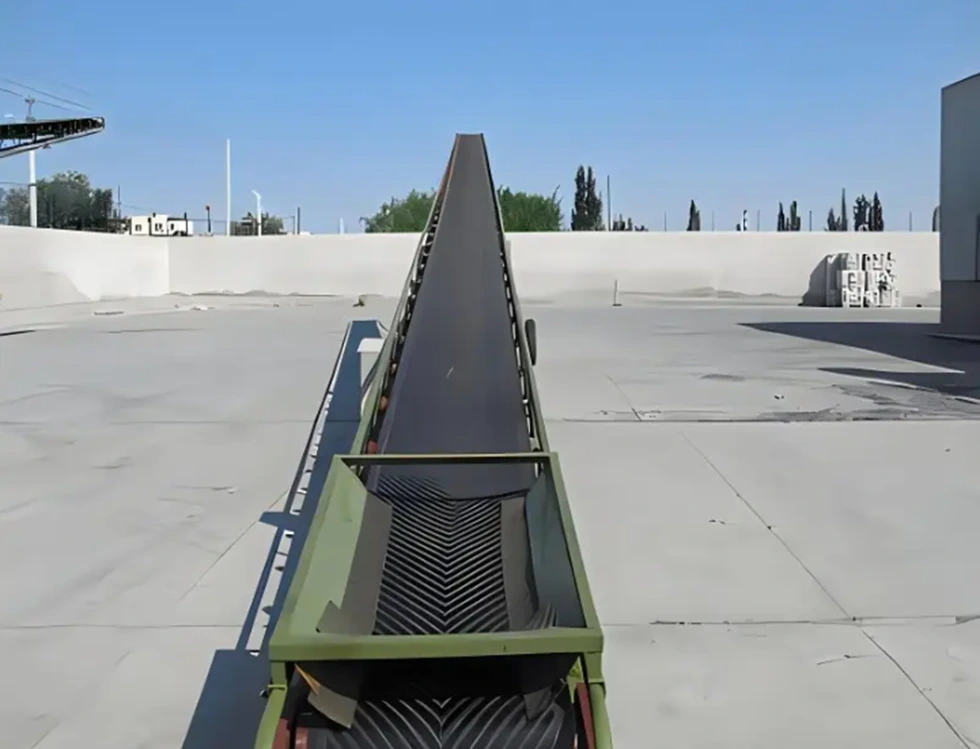

Конвеєр, транспортні товари

Застосування перетворювача частоти в конвеєрній системі є однією з ключових технологій для досягнення ефективної та точної передачі матеріалу та сортування

1. Передача багатошвидкісних матеріалів

Сценарій: Передавальні пакети різних розмірів/ваг на логістичному складі

Зрозумів:

Кілька наборів параметрів швидкості (наприклад, 30 Гц/50 Гц/80 Гц) попередньо встановлені та перемикаються на PLC або HMI.

У поєднанні з фотоелектричним датчиком для виявлення розміру упаковки автоматично відповідає швидкості (велику низьку швидкість проти ковзання, мала високошвидкісна ефективність).

2. Точне позиціонування та сортування

Сценарій: Центр сортування експресу відволікає посилки за призначенням

Зрозумів:

Зворотній зв'язок для кодера + інвертор закритого циклу, точність позиціонування до ± 1 мм.

Коли пакет надходить до порту сортування, інвертор виконує фіксовану зупинку (DC гальмування + нульова швидкість наведення) у поєднанні з дією Push -Rod/Robotic Arm.

3. Синхронний контроль спільної роботи

Сценарій: Передача багатосегментної конвеєрної реле

Зрозумів:

Режим керування головним/підлеглим: перетворювач головного частоти надсилає інструкції з частотою, а раби синхронно слідкує через Modbus/Canopen.

Каскадне управління: Задній конвеєр на 5% швидше, ніж спереду, уникаючи накопичення предметів.

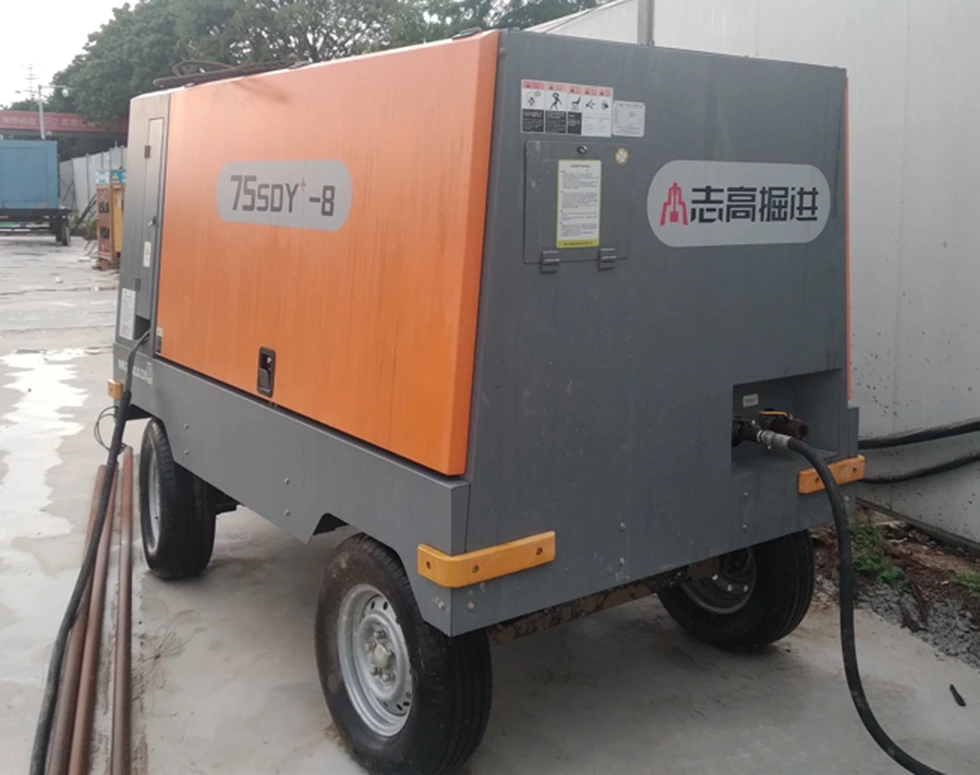

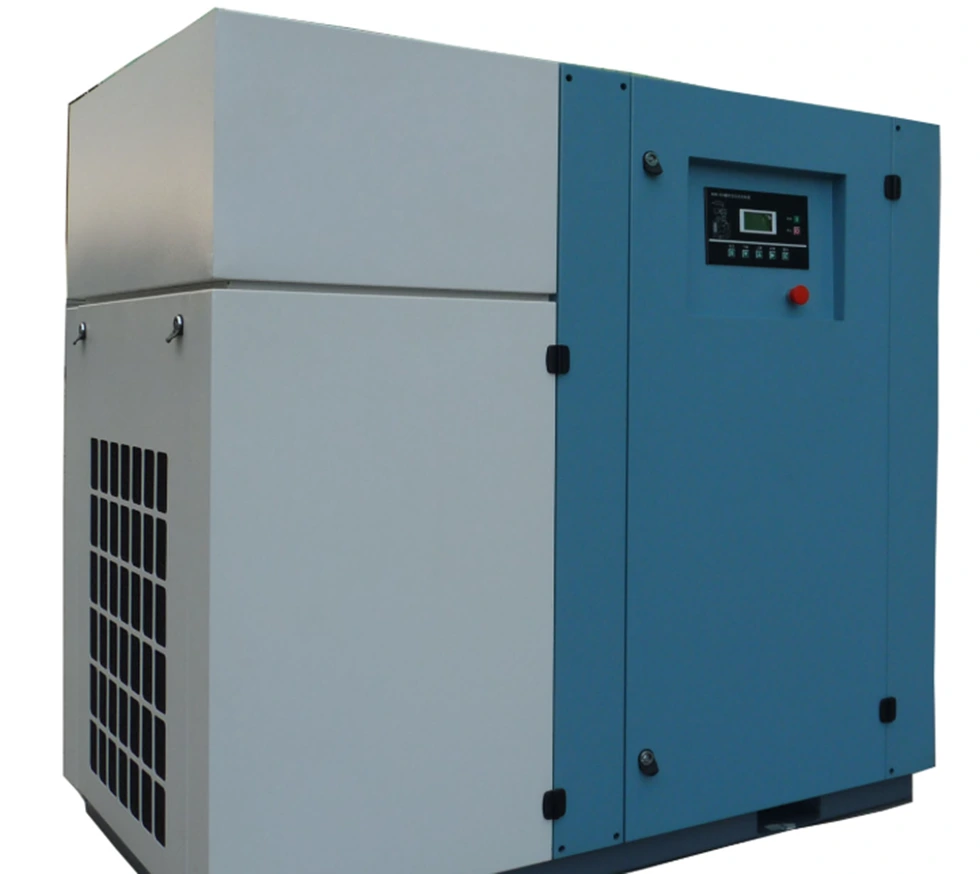

Повітряний компресор

Повітряний інвертор - це особливий інвертор, призначений для всіх видів повітряних компресорів. Змінна трансформація частоти повітряного компресора може зробити тиск подачі газу стабільним через регулятор тиску, повітряний компресор може продовжувати працювати під встановленим значенням тиску, тиск є стабільним і надійним, а тиск може бути налаштуванням і регульованим у будь -який час. Двигун для досягнення м'якого старту, цикл терміну служби компресора та цикл обслуговування буде значно продовженим. Об'єм вихлопу повітряного компресора контролюється швидкістю повітряного компресора, пластина повітряного клапана в циліндрі більше не повторно відкривається і закривається, а такі умови праці, як сидіння клапана та пружина, значно покращуються, що дозволяє уникнути різкого потоку та впливу високого температури та газу високого тиску, а навантаження на технічне обслуговування зменшується.

РК -дисплей відображає декілька мовних тексту та графіки, номери світлодіодних дисплеїв, більш інтуїтивно зрозумілі, відповідно до ваших налаштувань

Обсяг VFD - це велика структура, більший радіатор, швидкість використання продукту, може нормально працювати в гарячих умовах, таких як тропічний.

Можна налаштувати різні типи вхідних та вихідних режимів:

1,3p 380 В вхід до виходу 3p 380V.

2. Вхід 3p220V до виходу 3p220V.

3. 3P660V Вхід до виходу 3P660V.

4. Вхід 1p220V до виходу 3p 380V.

5. 1P220V Вхід до виходу 3P220V.

За допомогою функції відстеження швидкості може краще подвійно запустити.

Він поставляється з Modbus RTU Communication, а також може реалізувати Modbus TCP, PRPFIBUS та PROFINET, додавши картки розширення.

Діаграма електропроводки VFD.
