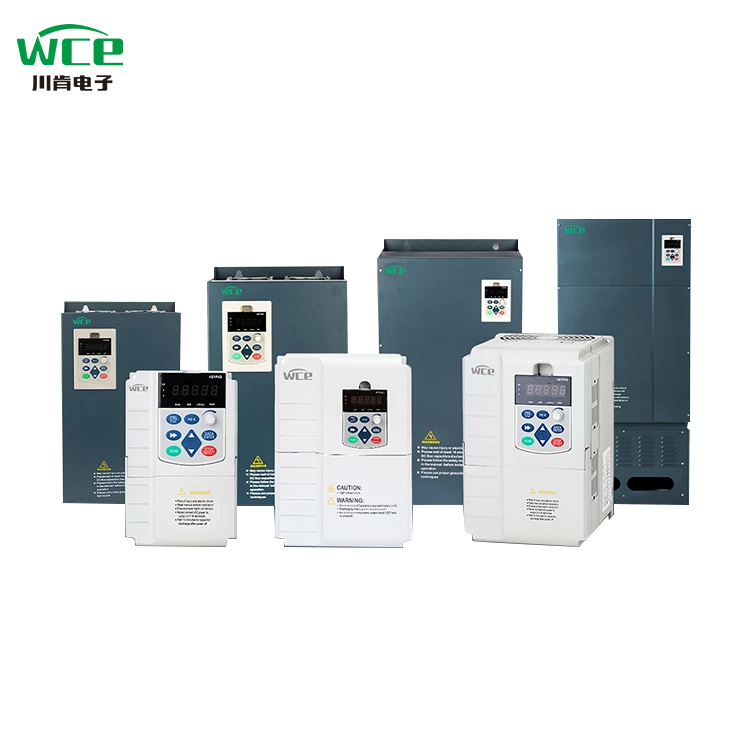

Високопродуктивний трифазний привід змінного струму

Серія SCK300 WCE - це високопродуктивний, універсальний перетворювач частот, призначений для промислової автоматизації, широко використовується у вентиляторах, насосах, конвеєрних ременях, дробарках та іншому обладнанні. Його основне приймає передову технологію векторного контролю та має характеристики регулювання високої точності, економії енергії, високої ефективності та стабільної роботи для задоволення потреб різноманітних промислових сценаріїв. Крім того, SCK300 можна модернізувати до SCK350 шляхом модернізації контрольної плати, після чого можна додати картки розширення та застосувати до обладнання, таких як крани.

Параметр продукту (специфікація)

Функція продукту

● Особливості вводу/виводу

◆ Діапазон вхідної напруги: 220 В/380 В/660 В ± 15%

◆ Діапазон вхідної частоти: 47 ~ 63 Гц

◆ Діапазон вихідної напруги: 0 ~ номінальна вхідна напруга

Діапазон вихідних частот: 0 ~ 400 Гц

● Особливості периферійного інтерфейсу

◆ Програмований цифровий вхід: 8 Вхід

◆ Програмований аналоговий вхід: AI1: 0 ~ 10V Вхід, AI2: 0 ~ 10V або 0 ~ 20MA Вхід

◆ Відкритий вихід колектора: 1 Вихід

◆ Виведення реле: 2 виходи

◆ Аналоговий вихід: 2 виходи, 0/4 ~ 20 мА або 0 ~ 10 В

● Характеристики технічної ефективності

◆ Режим управління: Немає керування вектором PG, контроль V/F, управління крутним моментом.

◆ Потужність перевантаження: 150% рейтингового струму 60 -х; 180% рейтинг 10 -х років

◆ Початковий крутний момент: Немає векторного управління PG: 0,5 Гц/150% (SVC)

◆ Коефіцієнт швидкості: Немає векторного управління PG: 1: 100

● Функціональні особливості

◆ Режим налаштування частоти: цифрове налаштування, аналогове налаштування, налаштування серійного зв'язку, багатошвидкісна, налаштування PID тощо.

◆ Функція управління PID

◆ Функція управління багатошвидкісним управлінням: 16 управління швидкістю

◆ Функція контролю частоти гойдалки

◆ Миттєва несправність потужності без зупинки функції

◆ Функція Quick/jog Ключ: Клавіші ярлика з декількома функціями вільно визначені користувачами

◆ Функція регулювання автоматичної напруги: Коли змінюється напруга сітки живлення, вона може автоматично підтримувати постійну напругу виходу

◆ Забезпечте до 25 видів функцій захисту від несправностей: над струмом, над напругою, під напругою, над температурою, втратами фаз, перевантаженням та іншими функціями захисту

Застосування продукту

Продукти можна використовувати в металургії та хімічній промисловості, компресорах, кранах, муніципальних інженерних випадках.

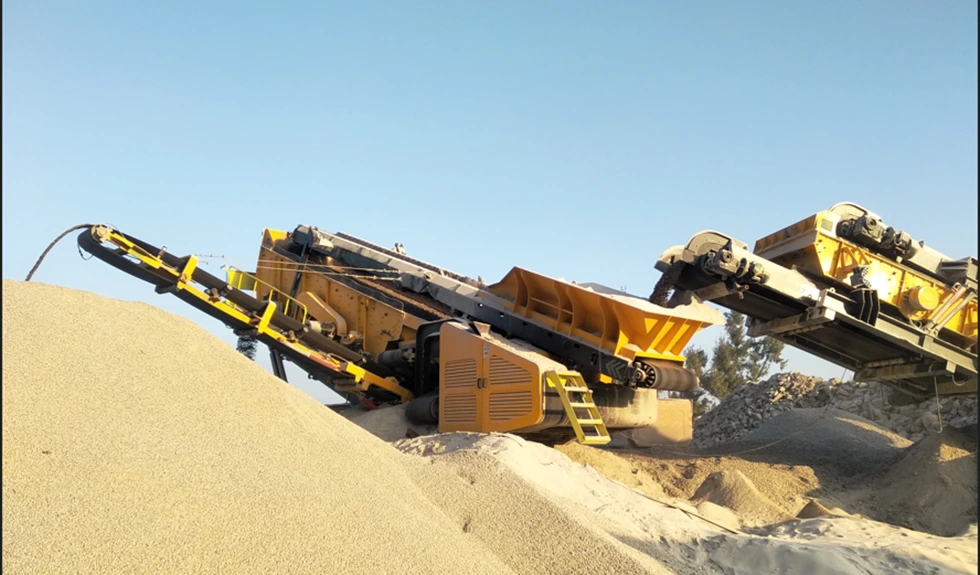

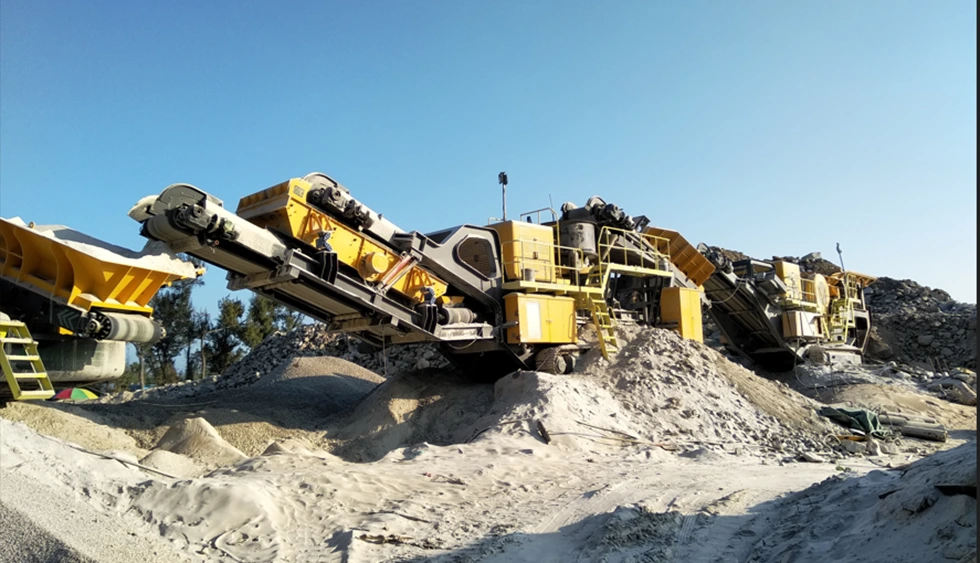

Дробарка, сортуйте камені різних розмірів.

VFD широко використовується в дробарці, його можна використовувати в дробарці удару, дробарці щелепи, дробарці конуса, дробарці молотка тощо, можна використовувати у господаря з високою потужністю, зменшити вихідний струм, регулювати швидкість дробарки, коли швидкість зменшується, але також може заощадити близько 50%. Перетворювач частоти, що використовується в дробарці, може зменшити механічний вплив та продовжити термін служби обладнання.

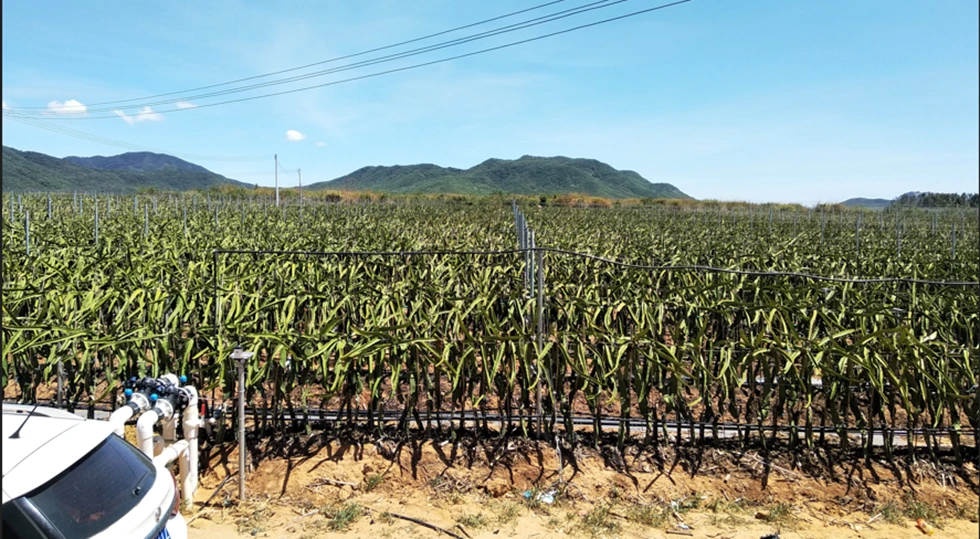

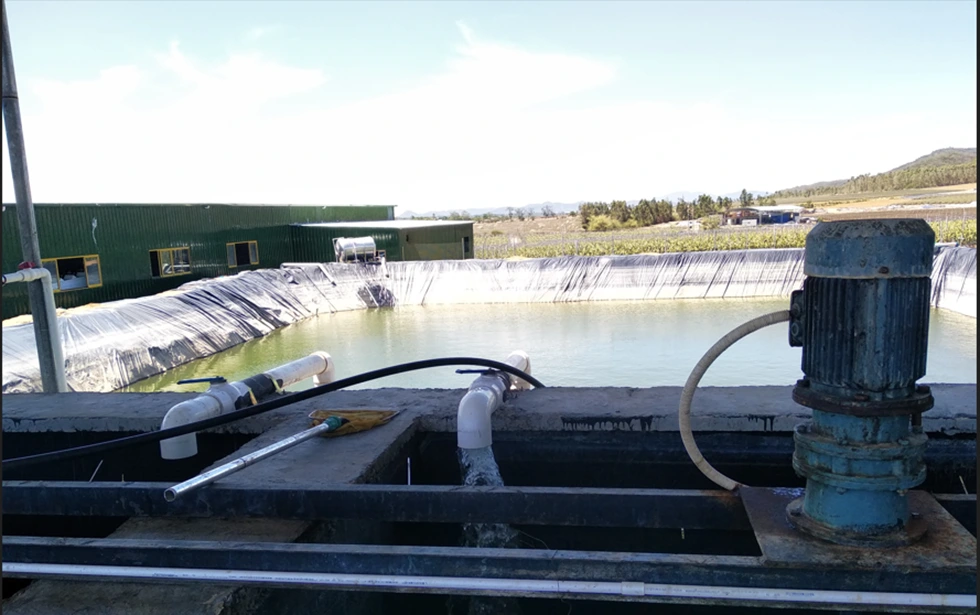

Польове зрошення

У сільськогосподарському зрошенні VFD для постійного водопостачання під тиском є ​​майже стандартним. Перш за все, в процесі запуску насоса VFD може поступово збільшувати свою робочу частоту, щоб насос міг працювати повільно, щоб вода не спричинила занадто великого впливу на трубопровід. Потім VFD може використовуватися разом із віддаленим датчиком тиску або датчиком тиску для вирівнювання тиску в наших трубах. Нарешті, VFD може керувати трубопроводом захисту від тиску, але також завдяки власному перевантаженню, перевантаженню, надмірному тиску, захисту від тиску, щоб зменшити пошкодження насоса.

Доступні два режими дисплея:

1.LCD Display: Поставте з китайським та англійським дисплеєм, ви також можете налаштувати російську, португальську, іспанську, перську та інші мови.

2.Леде дисплей: Традиційний дисплей цифрової трубки, подвійний дисплей лінії, спостерігайте за двома наборами даних одночасно.

Обсяг VFD - це велика структура, більший радіатор, швидкість використання продукту, може нормально працювати в гарячих умовах, таких як тропічний.

Можна налаштувати різні типи вхідних та вихідних режимів:

1,3p 380 В вхід до виходу 3p 380V.

2. Вхід 3p220V до виходу 3p220V.

3. 3P660V Вхід до виходу 3P660V.

4. Вхід 1p220V до виходу 3p 380V.

5. 1P220V Вхід до виходу 3P220V.

За допомогою функції відстеження швидкості може краще подвійно запустити.

Він поставляється з Modbus RTU Communication, а також може реалізувати Modbus TCP, PRPFIBUS та PROFINET, додавши картки розширення.

Діаграма електропроводки VFD.
